Компенсатор ОФМ представляет конструкцию их сифона и дух парубков с неподвижными фланцами. Внутри поверхность гофры защищена от истирания защитной гильзой.

Фланцевый компенсатор используется в трубопроводах ДУ 32-3200 мм, до P<25кгс/см2. Устанавливается перед насосами для уменьшения вибрации, шума, осевых перемещений. Применяется на трубах с горячей водой и паром.

 Компенсаторы ОФМ предназначены для горизонтальных и наклонных трубопроводов. В гофру сверху вваривается воздушник — вентиль, для предупреждения образования гидроударов в момент заполнения магистрали.

Достоинства ОФМ

  • Компенсаторы относят к необслуживаемому оборудованию, сильфон может сохранять работоспособность в течение 30 лет.
  • Установить фланцевый компенсатор в Каскелене можно на разборных линиях и в помещениях, где сварка запрещена.
  • Фланцевые осевые компенсаторы используют в магистральных бытовых водных и тепловых сетях для подводки до распределительной гребенки, до вертикальных линий разводки.
  • Фланцевый компенсатор принимает температурные расширения, сохраняет герметичность, подавляет вибрацию и возникновение гидроудара.

Комплектация ОФМ

  • сильфон из нержавеющей стали в стандартном исполнении имеет 6 гофр;
  • внутренняя гильза, снижающая сопротивление, износоустойчивая;
  • направляющие, обеспечивающие жесткость и ограничение движения заходят нахлестом на дальний патрубок по ходу движения;
  • фланцы и ответные фланцы с присоединением по ГОСТ 12815;
  • защитный кожух, ограничивающий максимальное сжатие сильфона.

Производство и продажа ОФМ на УЗСК в Каскелене

Прокладка наземных, подземных теплотрасс связана с предупреждением осевой деформации труб вследствие теплового удлинения. Использование подобных вставок компенсирует тепловое расширение. Компания УЗСК производит стандартные компенсаторы и с изменениями материалов и геометрических размеров под заказ. Чтобы узнать условия покупки и сотрудничества воспользуйтесь контактами, указанными на сайте производителя. У нас вы можете купить компенсаторы по оптимальной цене, которая формируется с учетом высокого качества изделия, с оборудованием поставляется паспорт, сертификаты и декларации ТР ЕАЭС.

Таблица типоразмеров ОФМ

Условное обозначение

Условное давление, PN МПа (кгс/см2)

Условный диаметр, DN, мм

Размеры, мм

Жесткость осевого хода, Сl , кгс/см

Масса,кг

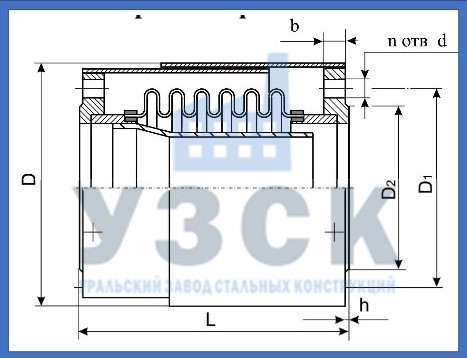

DD1D2Lbhdn
ОФМ-2,5-65

0,25

(2,5)

6516413011026711314432,27,1
ОФМ-2,5-808018915012827711318429,68,7
ОФМ-2,5-10010020917014829811318425,911,0
ОФМ-2,5-12512523920017831113318824,413,0
ОФМ-2,5-15015026422520231713318821,816,8
ОФМ-2,5-20020032128025840515318819,426,4
ОФМ-2,5-250250376335312427183181217,541,7
ОФМ-2,5-300300441395365451184221216,053,0
ОФМ-2,5-350350491445415466184221216,059,0
ОФМ-2,5-400400541495565482184221614,567,2
ОФМ-2,5-500500646600570519204221620,397,1
ОФМ-2,5-600600761705670557205262018,4130,7
ОФМ-2,5-700700866810775550215262419,0166,0
ОФМ-2,5-800800981920880578215302417,4202,0
ОФМ-2,5-90090010811020980571235302425,7240,4
ОФМ-2,5-10001000118111201080590255302823,1286,2
ОФМ-6,3-65

0,63

(6,3)

6516413011026713314432,27,1
ОФМ-6,3-808018915012828115318429,69,9
ОФМ-6,3-10010020917014830215318425,912,4
ОФМ-6,3-12512523920017831717318824,415,6
ОФМ-6,3-15015026422520232317318821,818,7
ОФМ-6,3-20020032128025841319318819,428,8
ОФМ-6,3-250250376335312449203181226,345,1
ОФМ-6,3-300300441395365465204221224,157,2
ОФМ-6,3-350350491445415483224221224,072,0
ОФМ-6,3-400400541495465522244221621,788,8
ОФМ-6,3-500500646600570577254221627,0124,3
ОФМ-6,3-600600761705670595255262030,6166,3
ОФМ-6,3-700700866810775586275262431,7209,4
ОФМ-6,3-800800981920880614275302429,0250,4
ОФМ-6,3-90090010811020980603295302432,1298,4
ОФМ-6,3-10001000118111201080627315302834,7358,7
ОФМ-10-65

1,0

(10)

6518414512226917318432,29,1
ОФМ-10-808019916013327917318429,611,2
ОФМ-10-10010021918015830219318825,914,2
ОФМ-10-12512524921018431521318824,418,0
ОФМ-10-15015028424021232121322821,822,1
ОФМ-10-20020034129526841721322819,432,9
ОФМ-10-250250396350320438233221226,350,8
ОФМ-10-300300446400370469244221224,164,3
ОФМ-10-350350506460430478244221632,079,5
ОФМ-10-400400571515482508264261628,9117,6
ОФМ-10-500500676620585544284262033,8169,6
ОФМ-10-600600786725685561315302036,8228,9
ОФМ-10-700700901840800574325302450,8266,1
ОФМ-10-8008001016950905606355332446,4322,8
ОФМ-10-900900111610501005596385332851,4379,9
ОФМ-10-10001000122611601110620405332864,1478,3
ОФМ-16-65

1,6

(16)

6518414512227321318432,211,1
ОФМ-16-808019916013328321318429,612,4
ОФМ-16-1010021918015830623318825,915,9
ОФМ-16-12512524921018431925318824,420,4
ОФМ-16-15015028424021232525322832,625,4
ОФМ-16-200200341295268423273221229,137,0
ОФМ-16-250250411355320442283261235,056,4
ОФМ-16-300300466410370473284261232,171,3
ОФМ-16-350350526470430484304261640,087,0
ОФМ-16-400400586525482516344301657,9118,6
ОФМ-16-500500716650585510444332060,8214,8
ОФМ-16-600600846770685575455392061,3291,4
ОФМ-16-700700916840800590475392469,8322,8
ОФМ-16-8008001026950905620495392463,7395,2
ОФМ-16-900900112610501005610515392870,6461,4
ОФМ-16-10001000126111701110634535452887,2597,8
ОФМ-25-65

2,5

(25)

6518414512227321318832,210,9
ОФМ-25-808019916013328523318829,613,2
ОФМ-25-10010023419015830825322825,918,6
ОФМ-25-12512527422018432227326836,625,1
ОФМ-25-15015030425021233627326832,631,1
ОФМ-25-200200366310278434293261238,746,7
ОФМ-25-2502504313703354055313301235,069,8
ОФМ-25-300300491430390479324301640,190,1
ОФМ-25-350350556490450510384331656,0121,5
ОФМ-25-400400616550505532404331672,3161,1
ОФМ-25-500500736660615574484392074,3238,5
ОФМ-25-600600846770720599515392073,6386,5
ОФМ-25-700700966875820614555452488,9505,5
ОФМ-25-8008001081990930647595452481,1617,7
ОФМ-25-9009001191109010306356155228102,8748,6
ОФМ-25-100010001321121011406606355628104,5940,5
