Шламоотводитель MOS 250/100 (МШО MOS 250/100) – это магнитное фильтрующее устройство, предназначенное для трубопроводов систем горячего и холодного водоснабжения, отопления и теплоснабжения с диаметром условного прохода 100 мм. Диаметр корпуса у данного типоразмера составляет 250 мм.
Назначение:
- очистка сетевой воды
- защита сетевого оборудования от коррозии и отложений
Благодаря применению шламоуловителей MOS Ду 100, трубопроводы, котлы, насосы, теплообменники и контрольно-измерительное оборудование служит дольше.
Основные ступени очистки
Принцип работы магнитного фильтра MOS 250/100 подразумевает три ступени фильтрации воды (или других неагрессивных жидкостей):
- Первая ступень — инерционная очистка
- Вторая ступень — магнитная очистка
- Третья ступень – механическая очистка
Во время первой ступени очистки при входе потока в устройство скорость его движения падает, и меняется направление движения. Под действием инерционных сил, наиболее крупные частицы отделяются от воды и отбрасываются на стенки корпуса шламоотделителя. Под действием силы тяжести шламовые частицы опускаются на дно аппарата. При накоплении достаточного количества шлама, он выводится через дренажный патрубок.
На второй ступени очистки при помощи магнитов, закрепленных на специальных перфорированных перегородках, из воды удаляются фракции, обладающие ферромагнитными свойствами или приобретающие таковые в магнитном поле. Также на этой ступени перегородками отсекаются твердые частицы, имеющие размер более 0,5 мм.
В процессе третьей ступени очистки вода преодолевает сетчатый фильтрующий элемент тонкой фильтрации из нержавеющей стали, улавливающий примеси и загрязнения, имеющие размер менее 0,5 мм.

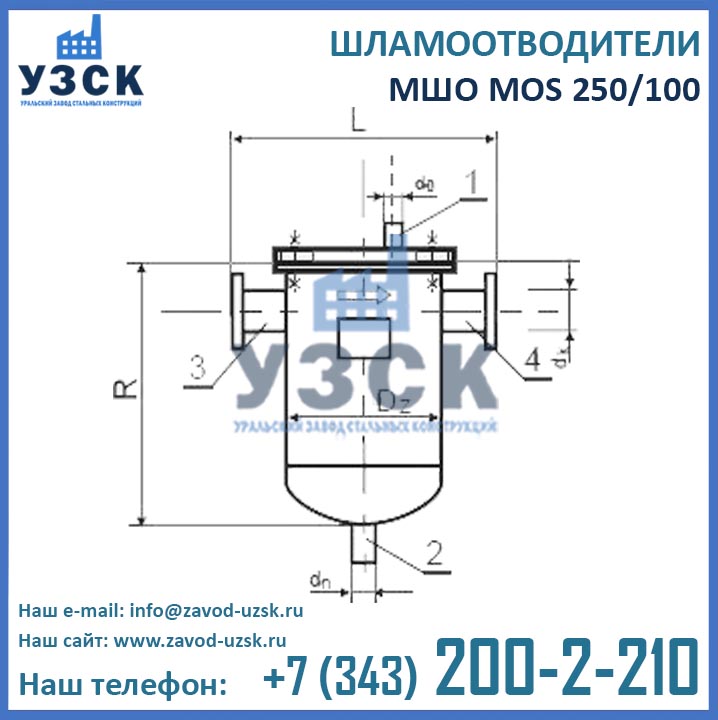

Чертеж фильтра MOS Ду 100 мм
Таблица основных размеров и параметров
Наименование | МШО MOS 250/100 |
Присоединительный диаметр патрубков, Ду, мм | 100 |
Присоединение к трубопроводу | фланцевое |
Номинальный диаметр корпуса, мм | 250 |
Производительность, м3/ч | 64 |
Рабочее давление, МПа | 1,6 |
Вес, кг | 60 |
Объем, V, м3 | 0,028 |
Длина, L, мм | 430 |
Высота, R, мм | 505 |
Материальное исполнение корпуса | ст3пс / ст20 / 09Г2С / аналоги |
Материальное исполнение фланцев | ст3пс / ст20 / 09Г2С / аналоги |
Материальное исполнение сетки фильтрующего элемента | 12х18н10т / AISI304 / аналоги |
Рабочая среда | Вода, другие неагрессивные жидкости |
Температура рабочей среды | До 150 оС |
Цена МШО MOS 250/100 в Каскелене
Уральский завод стальных конструкций – это непосредственный производитель шламоотводителей. В связи с этим мы предлагаем самые выгодные цены на шламоотводители MOS 250/100 Ру 16 в Каскелене. Уточнить актуальную стоимость и наличие шламоуловителей MOS-250/100 Вы можете у менеджеров отдела продаж завода УЗСК по координатам, указанным в разделе «Контакты». Также для Вашего удобства внизу страницы размещена форма онлайн заказа фильтров MOS.
Шламоуловители нашего производства отличаются высокой производительностью, высокой эффективностью очистки, высокой продолжительностью рабочего цикла (период между очистками), а также низким гидравлическим сопротивлением.
Наши преимущества:
- Новейшее оборудование, включая сварочные аппараты, аттестованные НАКС.
- Собственный аттестованный гидростенд для испытаний готовой продукции пробным давлением.
- Лаборатория НК, аттестованная на все виды неразрушающего контроля.
- Специалисты сварочного производства и технология сварки нашего завода, аттестованные НАКС.
- Наличие инженерно-конструкторского отдела.
