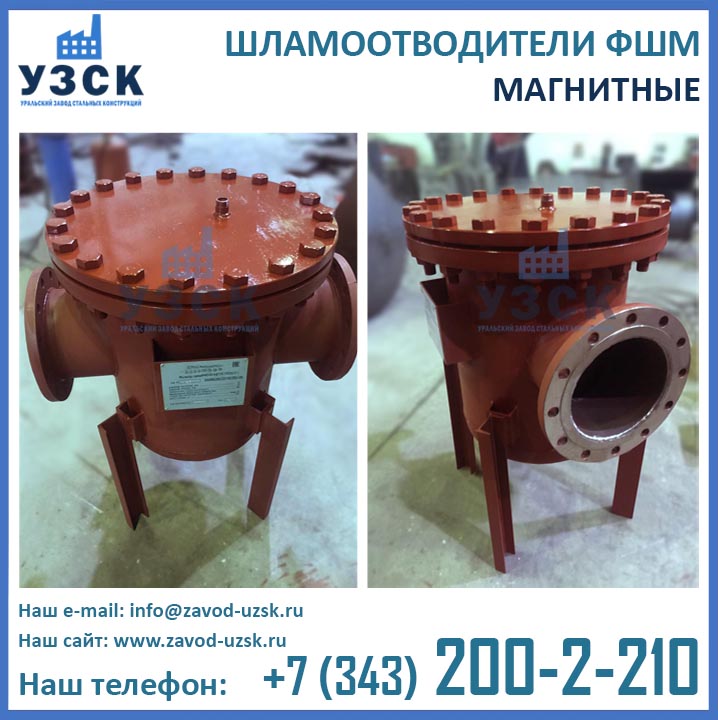

Наиболее часто встречающиеся обозначения магнитных фильтров ФШМ с присоединительным диаметром 40 мм: шламоуловители ФШМ-40, шламоотделители ФШМ-40, шламоотводители ФШМ-40.
| Параметр | ФШМ-40 до 120°С | ФШМ-40 до 150°С |
| Высота | 470 мм | 470 мм |
| Длина | 400 мм | 400 мм |
| Диаметр корпуса | 219 мм | 219 мм |
| Диаметр условного прохода | 40 мм | 40 мм |
| Масса | 44 кг | 44 кг |
| Объем корпуса | 10 л | 10 л |
| Производительность | 10 т/ч | 10 т/ч |
| Температура максимум | 120 °С | 150 °С |
| Рабочее давление | 1,6 МПА (16кгс/см2) | |
| Тонкость фильтрации | 1000 мкм | 1000 мкм |
| Эффективность очистки (1 цикл) | 97% | 97% |
| Воздушник (внутренняя резьба) | ½» | ½» |
| Слив (наружная резьба) | 1″ | 1″ |
| Материал корпуса | ст3пс / ст20 / 09Г2С / аналоги | |
| Материал фланцев | ст3пс / ст20 / 09Г2С / аналоги | |
| Материал сетки фильтрующего элемента | 12х18н10т / AISI304 / аналоги | |
Область применения шламоуловителя ФШМ-40
Фильтры ФШМ-40 в Каскелене высоко востребованы в коммунальном хозяйстве (например, на трубопроводах систем отопления, холодного и горячего водоснабжения). Шламоотводитель ФШМ-40 устанавливается в системах с рабочим давлением до 16 кгс/см2(1,6 МПа) и температурой воды до +120°С или до +150°С (в зависимости от исполнения устройства).
Шламоуловитель ФШМ Ду40 – это магнитно-сетчатый фильтр, осуществляющий фильтрацию воды и прочих неагрессивных жидкостей от различных примесей и загрязнений: песка, ила, шлама, ферромагнетиков, и т.д.
Шламоотводители ФШМ Ду 40 мм, принцип действия
Шламоуловители ФШМ Ду 40 мм осуществляют многоуровневую очистку воды.
На первом этапе очистки вода поступает в корпус устройства через входной патрубок. Внутри фильтра ФШМ скорость движения потока воды снижается и под действием инерционных сил загрязняющие частицы отбрасываются на стенки корпуса и стекают да дно.
На втором этапе вода фильтруется при помощи стальных перфорированных перегородок, отсекающих твердые фракции крупного размера.
На третьем этапе очистки ферромагнетики улавливаются при помощи магнитных стержней.
На четвертом (заключительном) этапе с помощью нержавеющей сетки тонкой фильтрации задерживаются оставшиеся частицы и примеси мелкого размера.
Чистая вода отводится из шламоуловителя через выходной патрубок Ду 40 мм, а все загрязнения, примеси и шлам скапливаются в нижней части сосуда, откуда удаляются через дренажный патрубок с наружной резьбой диаметром 25 мм.
Шламоотделитель ФШМ 40 мм до 120°С, чертеж
Шламоотделитель ФШМ 40 мм до 150°С, чертеж
Производство шламоуловителей ФШМ-40
Изготовление фильтров шламоотводителей ФШМ магнитных осуществляется как типового исполнения, так и нестандартного, по индивидуальным размерам и чертежам заказчика.
Производитель шламоотводителей ФШМ Ду 40 мм – Уральский завод стальных конструкций (УЗСК), располагающий мощным инженерно-конструкторским отделом и аттестованной на все виды неразрушающего контроля лабораторией. Специалисты сварочного производства завода УЗСК аттестованы Национальным агентством контроля сварки (НАКС). Применяемое сварочное оборудование и технология сварки завода также прошли аттестацию НАКС. Вся готовая продукция, в том числе шламоотделители ФМШ 40 мм, испытывается пробным давлением на аттестованном гидростенде завода.
Чтобы уточнить цены шламоотводителей ФШМ Ду40 мм Ру1,6 МПа в Каскелене, обратитесь в отдел продаж Уральского завода стальных конструкций (см. раздел «Контакты»).
