Фильтры ФШМ-32 в Каскелене нашли широкое применение в системах отопления, горячего и холодного водоснабжения с рабочим давлением до 16 кгс/см2(1,6 МПа) и температурой воды до +120°С или до +150°С (в зависимости от исполнения шламоотводителя).

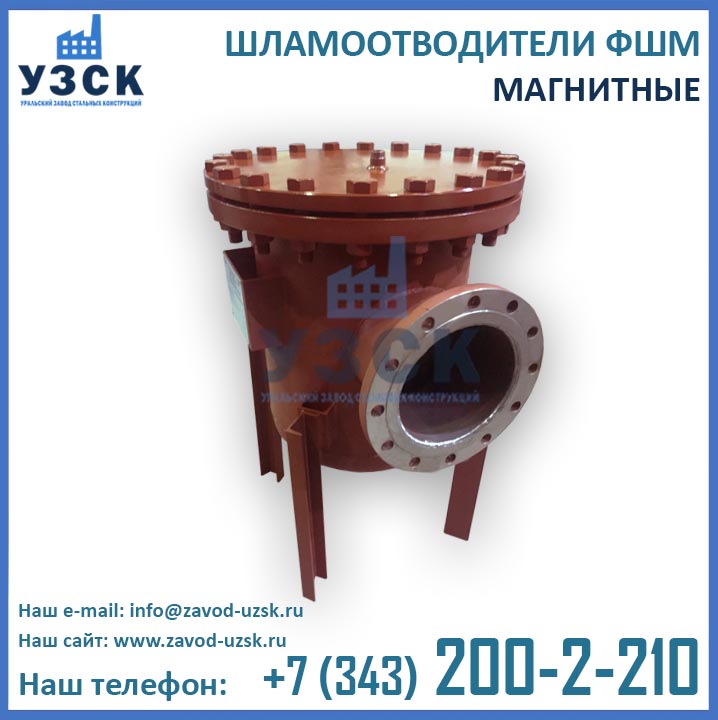

Шламоотводитель ФШМ-32 является магнитно-сетчатым фильтром, предназначенным для фильтрации воды и прочих неагрессивных жидкостей от песка, ферромагнетиков, ила, шлама, а также иных посторонних взвешенных частиц и примесей.
Наиболее часто встречающиеся обозначения магнитных фильтров ФШМ с присоединительным диаметром 32 мм: шламоуловители ФШМ-32, шламоотделители ФШМ-32, шламоотводители ФШМ-32.
Основные параметры шламоотводителя ФШМ Ду 32 мм
| Параметр | ФШМ-32 до 120°С | ФШМ-32 до 150°С |
| Высота | 470 мм | 470 мм |
| Длина | 400 мм | 400 мм |
| Диаметр корпуса | 219 мм | 219 мм |
| Диаметр условного прохода | 32 мм | 32 мм |
| Масса | 43 кг | 43 кг |
| Объем корпуса | 10 л | 10 л |
| Производительность | 6,4 т/ч | 6,4 т/ч |
| Температура максимум | 120 °С | 150 °С |
| Рабочее давление | 1,6 МПА (16кгс/см2) | |
| Тонкость фильтрации | 1000 мкм | 1000 мкм |
| Эффективность очистки (1 цикл) | 97% | 97% |
| Воздушник (внутренняя резьба) | ½» | ½» |
| Слив (наружная резьба) | 1″ | 1″ |
| Материал корпуса | ст3пс / ст20 / 09Г2С / аналоги | |
| Материал фланцев | ст3пс / ст20 / 09Г2С / аналоги | |
| Материал сетки фильтрующего элемента | 12х18н10т / AISI304 / аналоги | |

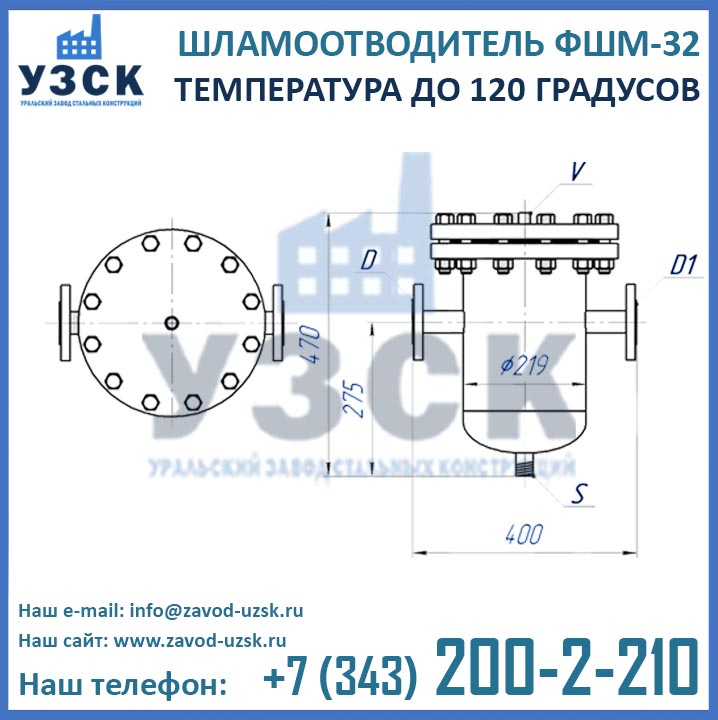

Шламоотделитель ФШМ 32 мм до 120°С, чертеж
Шламоотделитель ФШМ 32 мм до 150°С, чертеж
Принцип работы магнитного шламоуловителя ФШМ-32
Через входной патрубок поток воды подается в корпус шламоотводителя ФШМ Ду 32 мм, представляющий собой стальной цилиндрический сосуд, внутри которого расположен съемный сетчатый магнитный фильтрующий элемент. Внутри шламоуловителя ФШМ-32 скорость движения воды снижается и поток три раза меняет направление движения. Взвешенные частицы под действием инерции отбрасываются на стенки корпуса, а сила тяжести опускает их вниз, где они оседают в шламовой камере. Затем загрязненный поток проходит через стальные перфорированные перегородки, где задерживаются более крупные твердые фракции; далее вода очищается от обладающих ферромагнитными свойствами частиц при помощи магнитных стержней; и в заключение поток воды преодолевает сетку из нержавеющей стали, которая отсекает оставшиеся механические частицы. Очищенная вода выводится из фильтра через выходной патрубок Ду 32 мм, а все примеси и загрязнения скапливаются в шламовой камере в нижней части фильтра, откуда удаляются через дренажный патрубок с наружной резьбой диаметром 25 мм.
Производитель шламоуловителей ФШМ-32
Уральский завод стальных конструкций является ведущим производителем магнитных шламоотводителей ФШМ и изготавливает как типовые магнитные фильтры ФШМ, так и нестандартные шламоотделители по чертежам заказчика.
Несколько фактов о заводе УЗСК:
- Технология сварки завода аттестована Национальным агентством контроля сварки (НАКС).
- Штат сотрудников завода состоит из высококвалифицированных специалистов с профильным образованием. На заводе УЗСК работают специалисты сварочного производства, аттестованные НАКС.
- Для производства шламоотводителей ФШМ Ду 32 мм применяется сварочное оборудование, прошедшее аттестацию НАКС.
- УЗСК располагает собственной лабораторией НК, аттестованной на все виды неразрушающего контроля.
- Для проведения испытаний пробным давлением используется собственный аттестованный гидростенд завода.
- Имется Сертификат системы менеджмента качества (СМК ISO).
- Завод УЗСК располагает инженерно-конструкторским отделом, что позволяет осуществлять разработку и изготовление продукции любой сложности в соответствии с техническим заданием заказчика.
Чтобы купить шламоотводитель ФШМ Ду32 мм Ру1,6 МПа в Каскелене производства Уральского завода стальных конструкций, свяжитесь с менеджерами отдела продаж завода по координатам, указанным в разделе контакты, либо заполните форму онлайн заказа, расположенную внизу страницы.
