Основное назначение ФШМ-125: фильтрация воды и иных неагрессивных жидкостей от органических и неорганических загрязнений (шлама, ила, песка, ржавчины, ферромагнитных частиц), защита и продление срока эксплуатации ответственных элементов трубопровода, насосного и теплообменного оборудования в результате очистки рабочего потока.
Область применения ФШМ 125 мм: трубопроводные системы коммунального хозяйства (горячее и холодное водоснабжение, отопление).
Конструкция фильтра ФШМ-125: стальной цилиндрический сосуд Дн 273 мм, патрубки с фланцами Ду 125 мм, воздушник Ду 15, дренажный патрубок для слива шлама Ду 32, съемный фильтрующий элемент.
Варианты наименования: фильтр ФШМ-125, шламоотводитель ФШМ-125, шламоуловитель ФШМ-125, шламоотделитель ФШМ-125.
Производитель шламоуловителей ФШМ Ду 125 мм: Уральский завод стальных конструкций УЗСК.

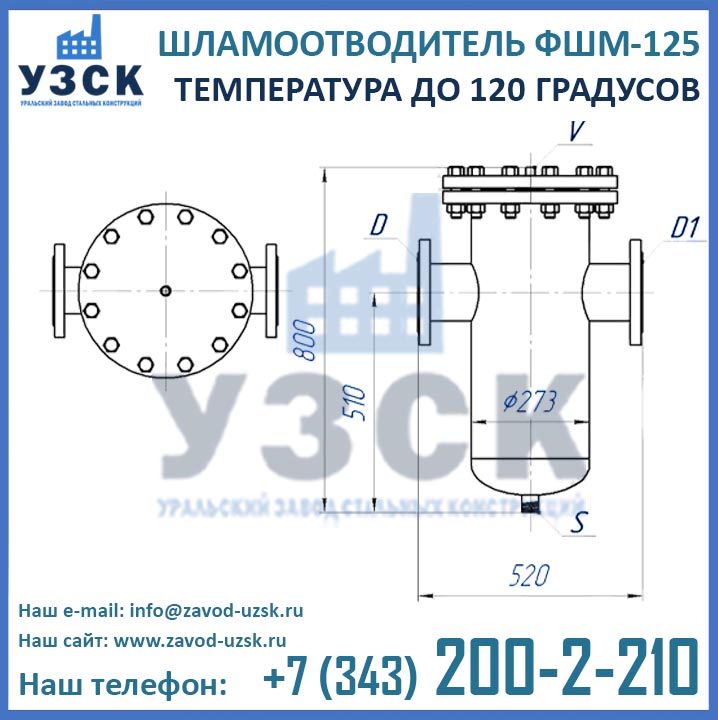

Чертеж шламоотделителя ФШМ 125 мм до 120°С

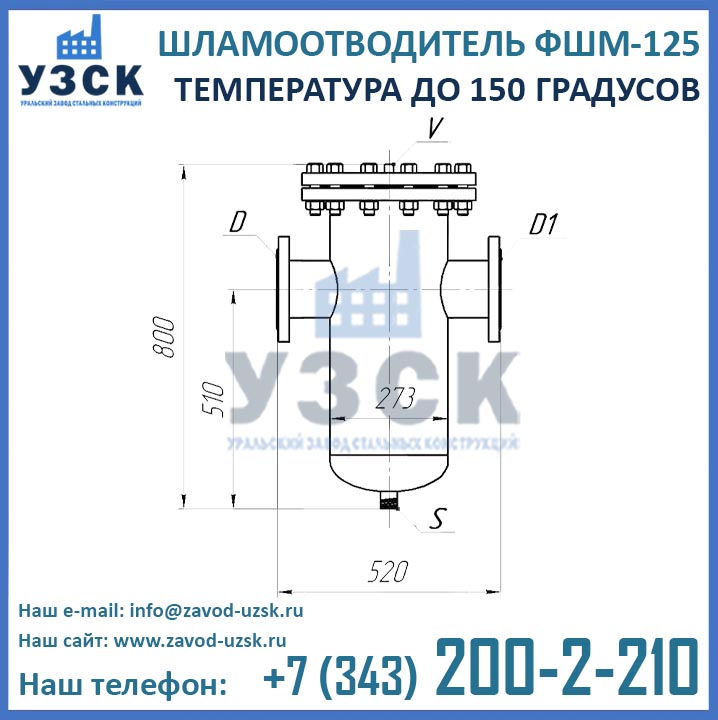

Чертеж шламоотделителя ФШМ 125 мм до 150°С
Шламоуловители ФШМ-125: базовые характеристики и размеры
Параметр | ФШМ-125 до 120°С | ФШМ-125 до 150°С |
Высота | 800 мм | 800 мм |
Длина | 520 мм | 520 мм |
Диаметр корпуса | 273 мм | 273 мм |
Диаметр условного прохода | 125 мм | 125 мм |
Масса | 135 кг | 135 кг |
Объем корпуса | 33 л | 33 л |
Производительность | 88 т/ч | 88 т/ч |
Температура максимум | 120 °С | 150 °С |
Рабочее давление | 1,6 МПА (16кгс/см2) | |
Тонкость фильтрации | 1000 мкм | 1000 мкм |
Эффективность очистки (1 цикл) | 97% | 97% |
Воздушник (внутренняя резьба) | ½» | ½» |
Слив (наружная резьба) | 1 ¼» | 1 ¼» |
Материал корпуса | ст3пс / ст20 / 09Г2С / аналоги | |
Материал фланцев | ст3пс / ст20 / 09Г2С / аналоги | |
Материал сетки фильтрующего элемента | 12х18н10т / AISI304 / аналоги | |
Из чего состоит фильтрующий элемент шламоотводителя ФШМ-125
Внутри корпуса фильтра ФШМ Ду 125 мм располагается съемный магнитно-сетчатый фильтрующий элемент, включающий в себя несколько составляющих деталей, которые обеспечивают многоуровневую фильтрацию очищаемой жидкости.
- Первыми на пути загрязненного потока рабочего вещества встают перфорированные перегородки, изготовленные из нержавеющей стали. Они задерживают наиболее крупные частицы.
- Затем очищаемая жидкость проходит через стержневую магнитную систему, состоящую из неодимовых магнитов, которая притягивает к себе обладающие ферромагнитными свойствами фракции.
- Финальным этапом очистки воды становится улавливание самых мелких частиц и примесей, которое осуществляется при помощи сетки тонкой фильтрации (1000 мкм), изготовленной из нержавеющей стали.
Преимущества шламоотделителей ФШМ Ду125 мм производства Уральского завода стальных конструкций (УЗСК)
- Изготовление шламоотводителей осуществляется из нового сырья и комплектующих, в качестве которых мы уверены. Наш завод располагает собственной лабораторией НК, аттестованной на все виды неразрушающего контроля. Это позволяет нам проводить тщательный входной контроль всех материалов, поступающих на завод для производства магнитных фильтров ФШМ.
- Высокое качество выпускаемой продукции. Все изделия, в том числе магнитные шламоуловители ФШМ 125, подвергаются обязательным испытаниям пробным давлением на аттестованном гидростенде нашего завода. Вся продукция сертифицирована.
- Выгодная стоимость шламоотводителей ФШМ-125. Являясь непосредственным производителем фильтров ФШМ, мы предлагаем самые привлекательные цены на шламоотводители Ду 125 мм в Каскелене и других городах России, Казахстана, Армении, Киргизии и Белоруссии.
- Кратчайшие сроки изготовления ФШМ Ду 125 мм. Многочисленный штат сотрудников высокой квалификации, среди которых есть специалисты сварочного производства, имеющие сертификационное удостоверение НАКС (Национальное агентство контроля сварки); парк станков и необходимого оборудования (сварочные аппараты и технология сварки нашего завода прошли аттестацию НАКС); а также большие производственные площади позволяют нам выпускать высококачественные шламоуловители ФШМ 125 мм в кратчайшие сроки в любых объемах.
Производство шламоотводителей ФШМ-125 любой сложности. Мы располагаем высококвалифицированным инженерно-конструкторским отделом, что позволяет нам не ограничиваться типовыми исполнениями шламоотделителей ФШМ. Мы готовы разработать техническую документацию и чертежи фильтров ФШМ по Вашему техническому заданию, а также изготовить шламоуловители по индивидуальным размерам и чертежам заказчика.
