Магнитный шламоотводитель ФШМ предназначен для очищения водной среды, которая имеет температуру до 150˚С, от ферромагнитных примесей, например, от ржавчины, металлической стружки, окалины и прочих. Уральский Завод Стальных Конструкций в Каскелене производит и реализует различные виды промышленного оборудования, емкостного, фильтрующего и прочего.
Мы занимаемся изготовлением шламоотводителей ФШМ по типовым проектам, а также по индивидуальным заданиям и технической документации заказчика.
ФШМ
цена от
24 500 руб.
Основные типоразмеры шламоотводителей
Технические характеристики и свойства

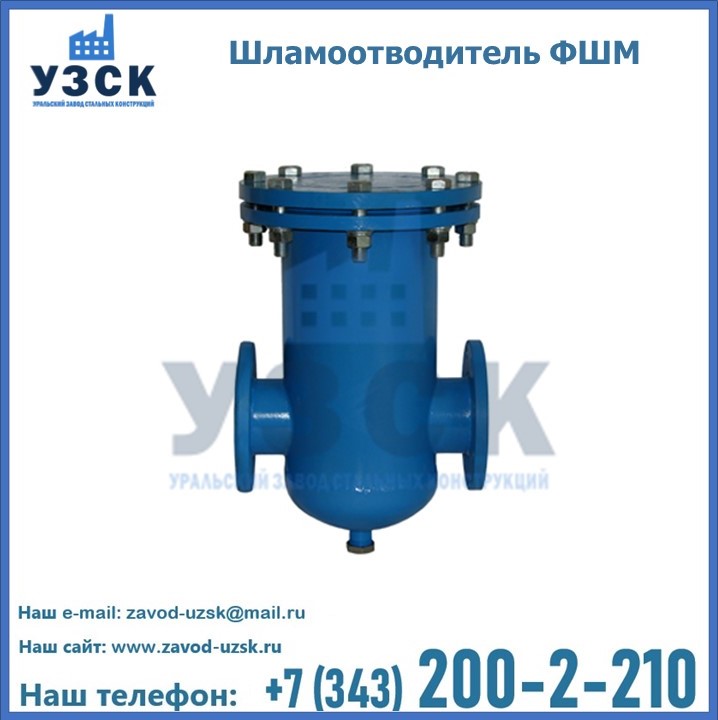

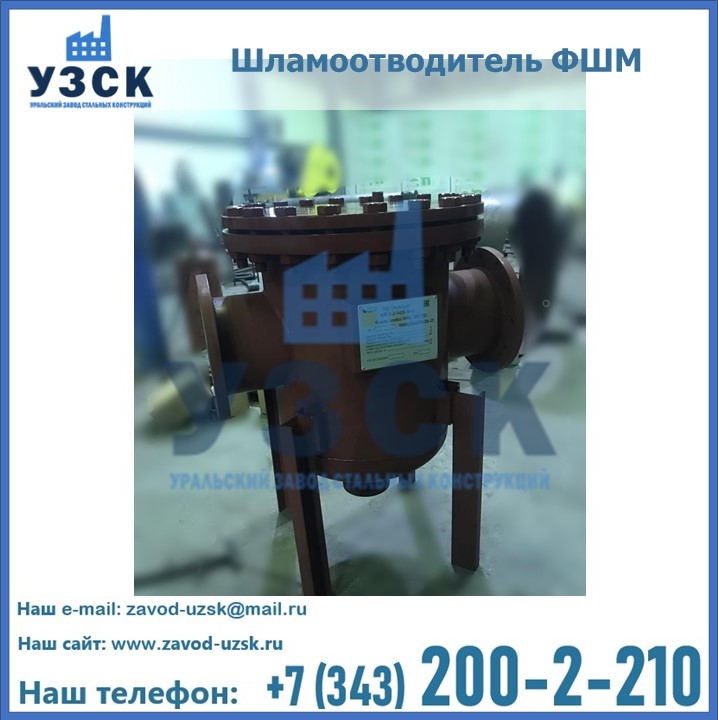

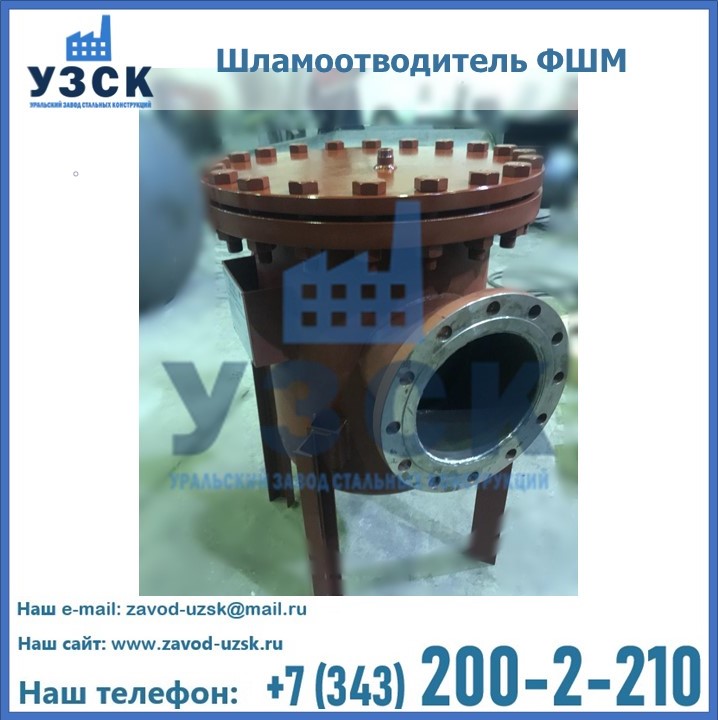

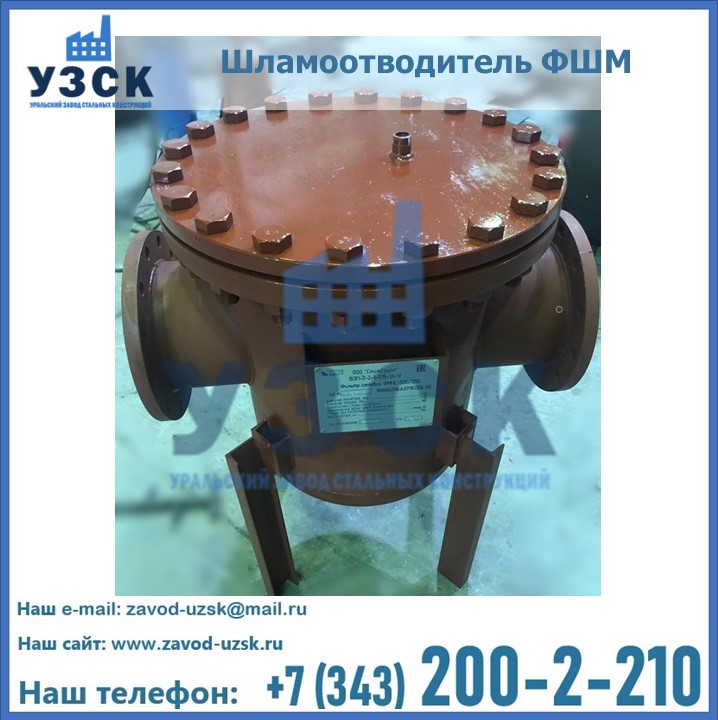

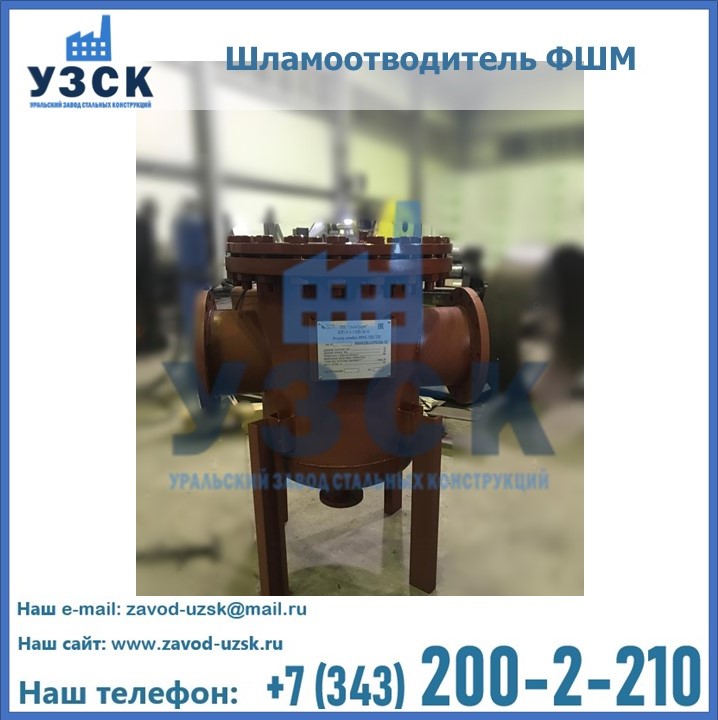

Конструктивно магнитный шламотводитель является цилиндрической емкостью, у которой предусмотрены днища в форме эллипса. Верхняя часть корпуса изготовлена в виде крышки, на которой имеются фланцевые разъемы. Жидкость входит и выходит через патрубки, имеющие фланцевые соединения.
Также в устройстве присутствуют следующие функциональные элементы:
- фильтрующая кассета и стержни, материалом изготовления которых служат постоянные неодимовые магниты;
- система решеток
Все детали произведены из нержавеющего металла. Постоянные магниты располагают перед сеткой, а фильтрующее устройство и система перфорированных перегородок изготавливается съемной. Такое расположение конструктивных элементов делает техническое обслуживание оборудование более простым.
Магнитные шламоотводители востребованы за счет своих функциональных:
- они повышают уровень защиты различного оборудования, среди которых насосы, котлы, теплообменники и прочее;
- эффективно останавливают и удерживают посторонние частицы различного происхождения;
- улучшают теплоотдачу.
Шламоотводители ФШМ работают при таких условиях:
- максимальная температура рабочей среды 150˚С(стандартная модель — 120˚С);
- предел рабочего давления – 1,6 МПа.
Они не требуют частого обслуживания и отличаются длительным сроком эксплуатации.
| Наименование | Ду, мм | Производительность, м3/ч | Габариты, мм | Масса, кг | ||
|---|---|---|---|---|---|---|
| min | max | Длина, мм | Высота, мм | |||
| ФШМ-20 | 20 | 1 | 2.5 | 400 | 470 | 43 |
| ФШМ-25 | 25 | 1,5 | 3.9 | 400 | 470 | 43 |
| ФШМ-32 | 32 | 2 | 6.4 | 400 | 470 | 43 |
| ФШМ-40 | 40 | 3 | 10 | 400 | 470 | 44 |
| ФШМ-50 | 50 | 4 | 15 | 400 | 470 | 46 |
| ФШМ-65 | 65 | 7 | 28 | 400 | 520 | 51 |
| ФШМ-80 | 80 | 10 | 38 | 400 | 570 | 59 |
| ФШМ-100 | 100 | 15 | 58 | 520 | 620 | 90 |
| ФШМ-125 | 125 | 20 | 88 | 520 | 800 | 135 |
| ФШМ-150 | 150 | 30 | 127 | 600 | 1220 | 170 |
| ФШМ-200 | 200 | 60 | 242 | 700 | 1340 | 244 |
| ФШМ-250 | 250 | 98 | 385 | 840 | 1540 | 372 |
| ФШМ-300 | 300 | 142 | 554 | 1000 | 2000 | 548 |
| ФШМ-350 | 350 | 190 | 737 | 1200 | 2300 | 1270 |
| ФШМ-400 | 400 | 250 | 950 | 1200 | 2550 | 1410 |
| ФШМ-500 | 500 | 300 | 1493 | 1400 | 3000 | 1850 |
| ФШМ-600 | 600 | 350 | 2130 | 1600 | 3400 | 2400 |
| ФШМ-700 | 700 | 400 | 2801 | 1600 | 3880 | 2620 |
| ФШМ-800 | 800 | 450 | 3617 | 1800 | 4000 | 3380 |
Принцип работы фильтров ФШМ
Когда вода поступает в шламоотводитель, она меняет свое направление три раза, в результате чего скорость потока становится гораздо ниже. За счет воздействия центробежной силы, вся грязь и посторонние элементы направляются к решеткам и стенкам корпуса шламоотводителя, отделяясь от потока воды.
Из-за силы притяжения все загрязнения опускаются в камеру сбора шлама, далее вода поступает к перегородкам и отбойникам. Здесь потом меняет направление дважды. Затем очищенная жидкость направляется в канал, на конце которого имеется оснащение магнитными стержнями, к которым и прилипают намагниченные частицы и вещества с ферромагнитными свойствами.
Скапливаясь на магнитных стержнях, частицы напором воды смывает в специально предназначенную для них камеру. Далее шлам двигается к последнему барьеру — сетке, которая фильтрует поток водной среды от всех оставшихся частиц и элементов, которые в ней остались и не попали в шламовую камеру.
Эффективность очищения воды шламоотделителем составляет порядка 95%, то есть он очищает среду практически от всех включений постороннего характера, в том числе с ферромагнитными свойствами. Гидравлическое сопротивление ФШМ, который не загрязнен, составляет не меньше 10кПа. При достижении уровня гидравлического сопротивления в 50 кПа выполняется очистка фильтров.
Монтаж фильтра ФШМ
Магнитный шламоотделитель устанавливается в Каскелене в вертикальном положении, при этом крышка должна располагаться сверху. При монтаже также учитывается направления потока воды, о котором указывают нанесенные на корпус стрелки.
При небольшом диаметре магнитного шламоотделителя, возможна его установка сразу на трубопровод. Но если у фильтра большие диаметры, то предварительно подготавливают фундамент из бетона, на который впоследствии и монтируют габаритный шламоотделитель. Фиксируют ФШМ болтами, после чего приступают к прокладке трубопровода.
Когда воздушный вентиль шламоотводителя открывают, он наполняется водой, после заполения фильтра вентиль закрывают. Перед эксплуатацией ФШМ он должен в обязательном порядке пройти гидравлические испытания давлением.
Чтобы очистить шламовую камеру, нет необходимости в отключении фильтра в том случае, если патрубок слива был подключен к дренажной линии, а выброс происходит под давлением. Тогда достаточно на несколько минут открыть вентиль на линии дренажа.
Обслуживание и чистка шламоотводителей
При заливании фильтра ФШМ, его необходимо очистить. Чтобы определить, залит ли он, нужно посмотреть на уровень расхода воды при постоянном напоре среду в трубопроводе: если он уменьшен, то необходима чистка фильтра.
Процесс очищения фильтра ФШМ состоит из нескольких действий:
- остановка подачи воды;
- открытие сливного и воздушного кранов;
- полное опорожнение устройства;
- демонтаж верхней крышки;
- снятие ограничителя;
- изъятие фильтрующего картриджа;
- промывка магнитных стержней и сетки пластиковой щеткой под напором воды.
Корпус также промывают водой. Если требуется осмотр корпуса фильтра, то следует демонтировать систему перфорированных перегородок. После чего шламоотводитель собрать. Периодичность очищения фильтра зависит от срока эксплуатации устройства, и уровня загрязнения воды, которая проходит в трубопроводе.
Уральский Завод Стальных Конструкций в Каскелене выполняет заказы на производство шламоотводителей ФШМ по стандартным проектам и индивидуальным техзаданиям заказчика. Цена на фильтр варьируется в зависимости от его модификации и особенностей исполнения, точную стоимость можно узнать у менеджеров компании по указанным в разделе «КОНТАКТЫ» телефонам.
