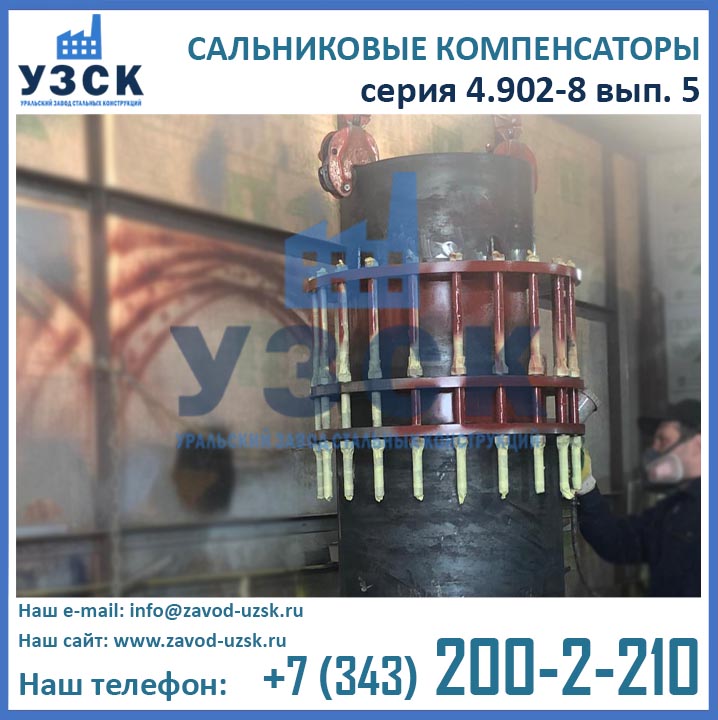

Компенсационное устройство КС ТМ 25.00.00 с ограничителем серия 4.902-8 вып.5 предназначено для трубопроводных систем пульпы с диаметром сечения 300-1200 мм. Компенсаторы этой версии способны работать под давлением не более10 Бар и перепадах температур наружного воздуха равных 800С.
Компенсатор сальниковый ТМ с ограничителем устанавливается в Каскелене с обеих сторон трубопровода путем вваривания устройства встык. Размеры и вес компенсатора безанкерного с ограничителем рассчитываются исходя из температурных режимов региона, где будет находиться оборудование.
Продукция, выпускаемая и реализуемая Уральским Заводом Стальных Конструкций, производится строго по стандартам ГОСТ Р. Непосредственно, для компенсаторов сальниковых ТМ 25.00.00 с ограничителем за основу берется чертеж 4.902-8 вып.5 из альбома компенсаторов сальниковых. Компания УЗСК имеет возможность провести неразрушающий контроль сварных соединений и гидравлические испытания для всех готовых изделий (как собственного производства, так и поставляемого другими заводами). Чтобы заказать сальниковые компенсаторы с ограничителем серии ТМ, необходимо оставить онлайн-заявку на сайте ООО «УЗСК» в Каскелене, или позвонить для заказа продукции по указанному в разделе «КОНТАКТЫ» телефону.
Основные типоразмеры и технические параметры компенсаторов сальниковых ТМ 25.00.00 с ограничителем
| Обозначение компенсатора | Ду, мм | Осевое усилие, кгс | Масса, кг |
| ТМ 25.00.00 | 300 | 10000 | 242 |
| ТМ 25.00.00-01 | 350 | 12000 | 323 |
| ТМ 25.00.00-02 | 400 | 15000 | 445 |
| ТМ 25.00.00-03 | 500 | 21000 | 532 |
| ТМ 25.00.00-04 | 600 | 30000 | 644 |
| ТМ 25.00.00-05 | 700 | 44000 | 823 |
| ТМ 25.00.00-06 | 800 | 48000 | 980 |
| ТМ 25.00.00-07 | 900 | 54000 | 1112 |
| ТМ 25.00.00-08 | 1000 | 72000 | 1345 |
| ТМ 25.00.00-09 | 1200 | 80000 | 1786 |
