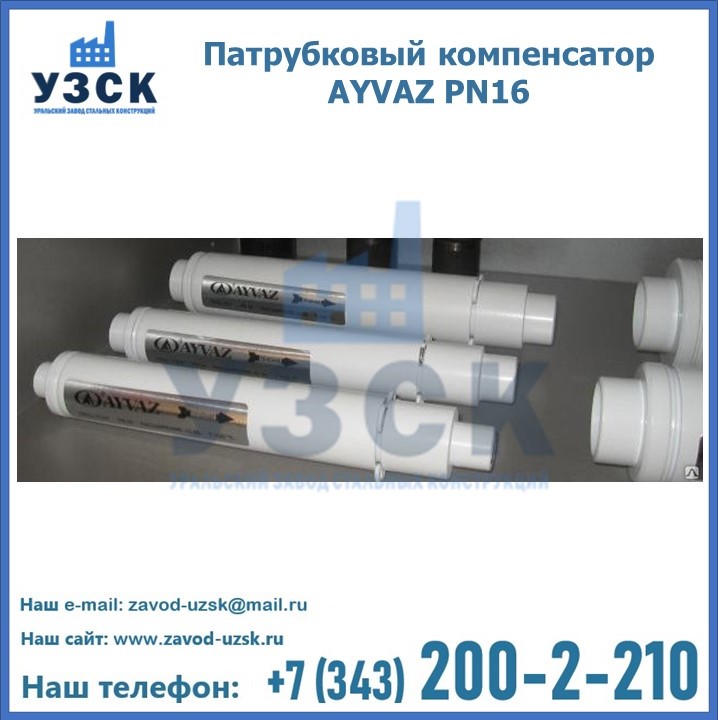

Патрубковый компенсатор AYVAZ PN16 представляет собой вид запорной арматуры, его применяют для поглощения шумов и вибраций, который происходят при транспортировке по трубопроводам газообразных или жидких веществ. Компенсатор является осевым, монтируется на участках с прямыми линиями коммуникаций, ограничивается неподвижным опорами. Компенсатор AYVAZ PN16 поглощает расширение труб, вызванные воздействием тепла на конкретных участках трубопровода. Купить патрубковые компенсаторы с доставкой в Каскелене можно на сайте завода «УЗСК».
Условия эксплуатации и основные характеристики
Патрубковые компенсаторы AYVAZ отличаются от аналогичных устройств более надежным типом соединений, долговечностью работы и при этом простой установкой. Их можно монтировать приваркой или резьбовым способом крепления.
Компенсаторы этой серии патрубкового типа используются при следующих технических характеристиках:
- показатель рабочего давления должен составлять 16 бар;
- диапазон рабочей температуры в пределах 20-100 по °C;
- соединение муфтой или под приварку;
- диаметры DN 100, DN
Стоимость компенсаторов патрубкового типа AYVAZ PN16 в Каскелене формируется исходя из типа соединения, наличия или отсутствия защитного кожуха, необходимого для предупреждения внешних механических повреждений, а также желаемого внешнего вида и качеств, необходимых конечному потребителю. Использоваться патрубковые компенсаторы могут при различных смещениях трубопровода.
Таблица теплового смещения
| Длина трубы (m) | 60°С | 70°С | 80°С | 90°С | 100°С |
|---|---|---|---|---|---|
| 20 | 13.2 тт | 15.6 тт | 17.8 тт | 20.2 тт | 22.6 тт |
| 25 | 16.5 тт | 19.5 тт | 22.3 тт | 25.3 тт | 28.3 тт |
| 30 | 19.8 тт | 23.4 тт | 26.7 тт | 30.3 тт | 33.9 тт |
| 35 | 23.1 тт | 27.3 тт | 31.2 тт | 35.4 тт | 39.6 тт |
| 40 | 26.4 тт | 31.2 тт | 35.6 тт | 40.4 тт | 45.2 тт |
| 45 | 29.7 тт | 35.1 тт | 40.1 тт | 45.5 тт | 50.9 тт |
| 50 | 33.0 тт | 39.0 тт | 44.5 тт | 50.5 тт | 56.5 тт |
| 55 | 36.3 тт | 42.9 тт | 49.0 тт | 55.6 тт | 62.2 тт |
| 60 | 39.6 тт | 46.8 тт | 53.4 тт | 60.6 тт | 67.8 тт |
| 65 | 42.9 тт | 50.7 тт | 57.9 тт | 65.7 тт | 73.5 тт |
| 70 | 46.2 тт | 54.6 тт | 62.3 тт | 70.7 тт | 79.1 тт |
| 75 | 49.5 тт | 58.5 тт | 66.8 тт | 75.8 тт | 84.8 тт |
| 80 | 52.8 тт | 62.4 тт | 71.2 тт | 80.8 тт | 90.4 тт |
| 85 | 56.1 тт | 66.3 тт | 75.7 тт | 85.9 тт | 96.1 тт |
| 90 | 59.4 тт | 70.2 тт | 80.1 тт | 90.9 тт | 101.7 тт |
| 95 | 62.7 тт | 74.1 тт | 84.6 тт | 96.0 тт | 107.4 тт |
| 100 | 66.0 тт | 78.0 тт | 89.0 тт | 101.0 тт | 113.0 тт |
Трубные компенсаторы PN 16
| Внешний диаметр трубы | ½» | ¾» | 1″ | 11/4″ | 11/2″ | 2″ |
| Внешний диаметр компенсатора | 38 | 38 | 48 | 60.3 | 75 | 75 |
| Длина компенсатора | 240 | 240 | 265 | 300 | 300 | 300 |
Сфера применения в Каскелене
Патрубковые компенсаторы AYVAZ являются важной частью промышленного оборудования, они гасят вибрации в вентиляционных системах и трубопроводах с различным назначением (водопроводы, газопроводы и так далее).
Устройства с осевым самонаправлением были также специально разработаны для применения во внутридомовых коммуникациях, в которых могут устанавливаться пластиковые, металлические или комбинированные трубы. Компенсаторы этого типа одинаково эффективно подходят для установки в трубопроводах любого материального исполнения.
Патрубковые компенсаторы позволяют значительно снизить затраты строительных организаций на обслуживание и вероятный ремонт коммуникаций внутри жилых домой и трубопроводов, так как устройства AYVAZ сводят потребность в этом к минимуму. Они экономят время и рабочую силу в силу простоты монтажа.
Принцип работы и комплектация устройства
Патрубковые компенсаторы AYVAZ способны:
- предупреждать деформации и смещения стенок трубопроводов, которые могут возникать из-за линейного расширения, в частности, в трубах горячего водоснабжения;
- экономить энергоресурсы, так как с их помощью происходит уменьшения понижения давления в трубах.
Они не требуют частого обслуживания и просты в монтаже. Кроме того, отличаются привлекательным внешним видом, а потому часто применяются на внешних площадках, в офисных помещениях, в жилых объектах и так далее, так как не требуют дополнительной облицовки.
Патрубковые компенсаторы могут изготавливаться из различных материалов, от чего зависит срок их службы и продолжительность эксплуатационного периода:
- защитный корпус устройства производят декоративного алюминия;
- фитинги выполняют из углеродистой стали.
Конструктивные особенности и внешнее покрытие позволяет компенсатору этого типа выдерживать длительное воздействие агрессивной среды. Заказать патрубковые компенсаторы AYVAZ PN16 на сайте Уральского Завода Стальных Конструкций в Каскелене можно, позвонив по телефону или заполнив форму заявки под выбранным видом продукции.
