Уральский завод стальных конструкций осуществляет производство различного промышленного и емкостного оборудования, а также фильтрующих конструкций, таких как фильтры сетчатые ФС по Т-ММ-11-2003. Они используются в трубопроводной системе, чтобы предохранять ее ответственные части от попаданий посторонних инородных частиц. Купить сетчатые фильтры ФС и прочее требуемое оборудование от производителя с доставкой по всей России можно на предприятии «УЗСК» в Каскелене.
Применение
Сетчатые фильтры ФС защищают насосы, клапаны, контрольно-измерительное оборудование и прочие устройства, которые имеют повышенные требования к чистоте рабочего потока, проходящего через них. ФС, который монтируется перед устройством, которое должно быть защищено от проникновения инородных примесей, улавливает механический частицы. Они собираются непосредственно на фильтрующем элементе.
Качественный коэффициент очистки проходящей в трубопроводе среды зависит от размеров ячейки в сетке фильтра. Материалы, из которых осуществляется изготовление корпуса фильтра и его фильтрующая часть, являются коррозиционно стойкими к рабочей среде, а именно жидкости и газообразным веществам.
Сетчатые фильтры ФС отличаются:
- по условному диаметру;
- по условному давлению.
В зависимости от этих характеристик, существует несколько разновидной сетчатых фильтров ФС по Т-ММ-11-2003. На уральском заводе стальных конструкций в Каскелене осуществляется производство всех видов фильтров. Купить их можно в любом требуемом объеме, ко всем изделия прилагается сертификат качества и гарантия.
Характеристики фильтров сетчатых ФС
| Условный диаметр DN, мм | 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250; 300; 350; 400; 500; 600 |
| Условное давление PN, кгс/см2 (МПа) | 10 (1,0); 16 (1,6); 25 (2,5); 40 (4,0); 63 (6,3) |
| Материал корзины фильтра сетчатого | сталь 20, 10Г2, 09Г2С, 12X18H10T, 10Х17Н13М2Т |
| Материал сетки фильтрующей | 08Х18Н10Т, 12Х18Н10Т, 12Х18Н9, 10Х17Н13М2Т |
| Условное обозначение сетки фильтрующей (размер ячейки в сетке, мм) | 010 (0,1); 020 (0,2); 04 (0,4); 05 (0,5);06 (0,63); 08 (0,8); 10 (1,0); 12 (1,2); 16 (1,6); 20 (2,0) |
| Условное обозначение сетки фильтровой | П24, П28, П32, П36, П40, П44, П48, П52, П56, П60, П64, П68, П72, П76, П80, П90, П100, П120, П160, П200; С48, С56, С64, С72, С80, С90, С100, С120, С160, С200; СД32, СД40, СД48, СД56, СД64, СД72, СД80, СД120, СД160, СД200 |
Материальное исполнение корпуса фильтра
| Условное обозначение | Материал корпуса фильтра сетчатого |
|---|---|
| С | Сталь 20 |
| ХЛ | Сталь 10Г2, 09Г2С |
| НЖ | Сталь 08X18H10T, 10X18H10Т, 12X18H10T |
| НМ | Сталь 10Х17Н13М2Т |
| ХМ | Сталь 15Х5М |
Климатическое исполнение фильтров сетчатых
| Условное обозначение | Диапазон температур окружающей среды |
|---|---|
| У | От минус 30 (минус 40) до плюс 70 °С* |
| УХЛ(1) | От минус 60 до плюс 70 °С* |
| УХЛ(2) | От минус 60 до плюс 70 °С |
| Т | От минус 30 до плюс 85 °С |
Конструкционные особенности

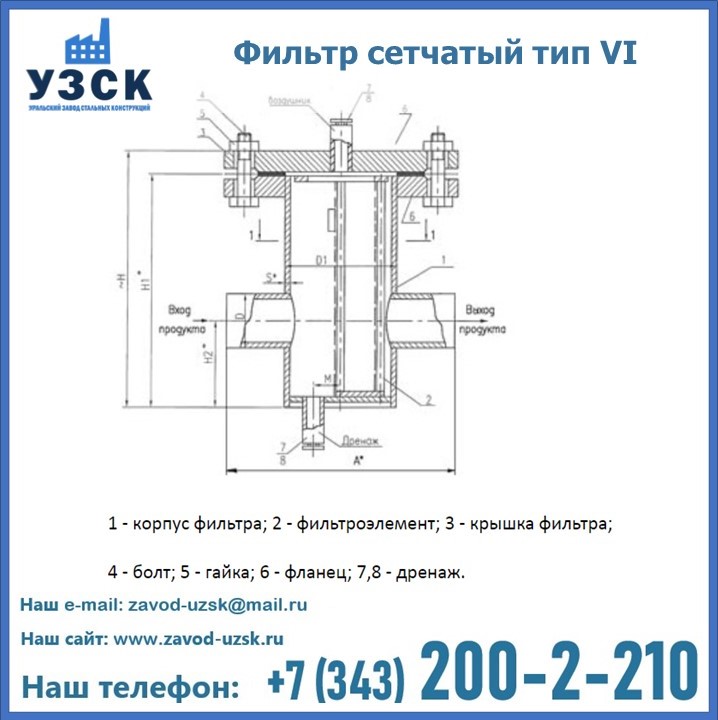

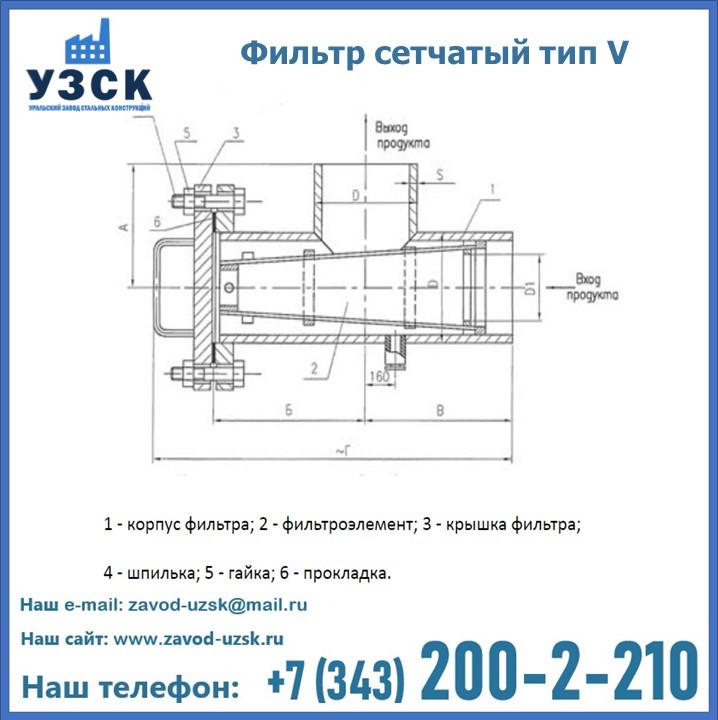

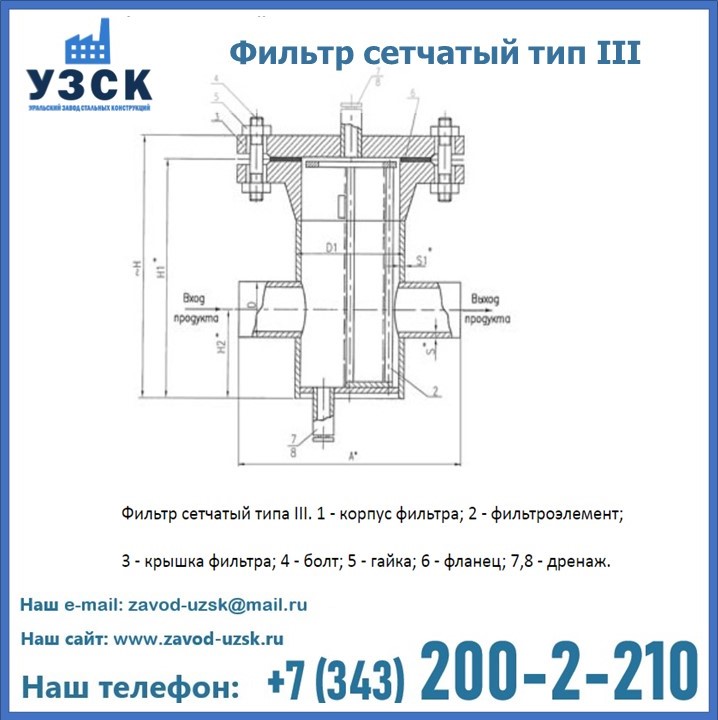

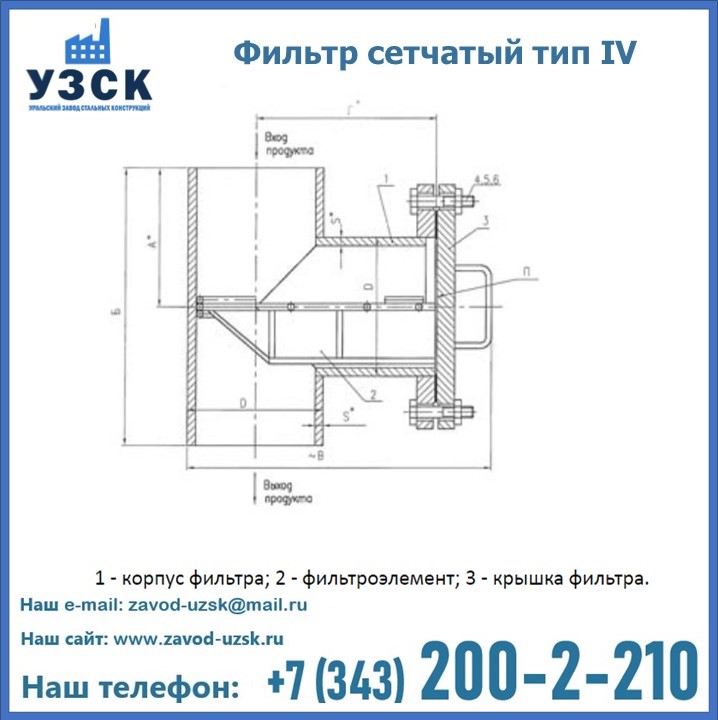

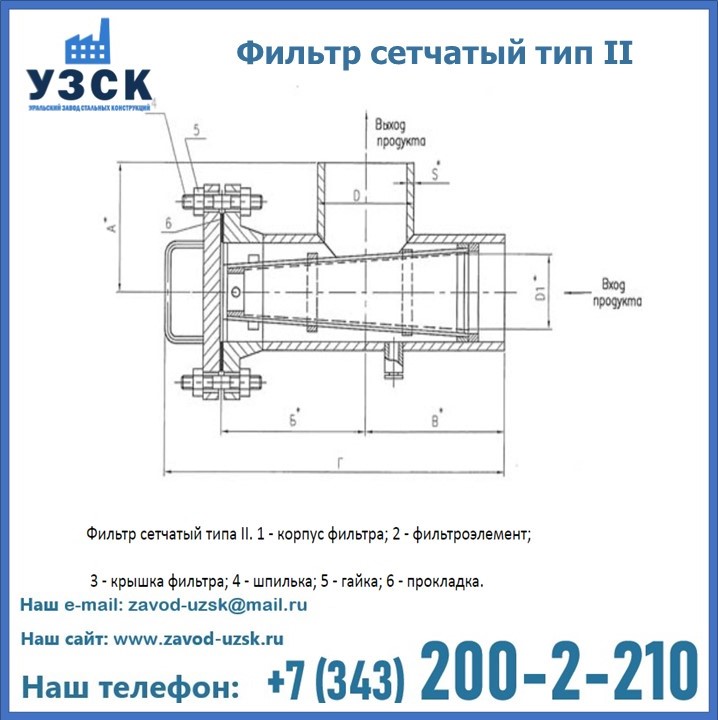

Сетчатые фильтры по Т-ММ-11-2003 представляют собой корпус, внутри которого находится фильтрующий элемент. Он очищает поток жидкой или газообразной среды, проходящий через него, улавливая инородные частицы и прочие примеси. В зависимости от типа ФС, проходящая через него среда может иметь разное давление.
Завод «УЗСК» занимается изготовлением сетчатых фильтров ФС из стали разных марок, что обусловлено техническими особенностями и спецификой оборудования, а также проходящих по трубопроводу сред. Сетка выполнена из нержавеющей стали, размер ее ячеек рассчитывается в индивидуальном порядке. Он зависит от:
- необходимой степени очистки потока;
- типа рабочей среды.
Модификации фильтра зависят от климатических условий, в которых он будет эксплуатироваться. « УЗСК» в Каскелене осуществляет производство всех модификация ФС из разных марок стали в соответствии с требованиями стандартов ГОСТ и заказчика.
Требования к установке
Монтаж сетчатого фланцевого фильтра ФС производится перед защищаемым элементом. Установка фильтра должна осуществляться в соответствии с ГОСТ, согласно которому обязательны к соблюдению следующие требования:
- изделие может быть установлено в любом положении, но отстойник обязательно направляется вниз;
- направление потока фильтруемой жидкости должно совпадать со стрелкой, которая имеется на корпусе.
Для очищения фильтрующей детали, требуется открыть дренажный кран. Если загрязнение слишком сильное, тогда требуется снять крышку и очистить фильтр.
Фильтры производства уральского завода стальных конструкций, расположенного, изготавливаются из материалов, соответствующих техническим особенностям эксплуатации. Завод «УЗСК» в Каскелене предлагает купить ФС различных модификаций по цене изготовителя. Для заказа достаточно оставить заявку, заполнив соответствующую форму.
