СДЖ-700 – это сетчатый дренажный фильтр, предназначенный для установки на трубопроводы диаметром 700 мм для очистки от посторонних фракций мелкого, среднего и крупного размера транспортируемой рабочей среды (вода, масло, нефть, нефтепродукты, сжиженный газ, керосин, ДТ, бензин и другие жидкости). В зависимости от модели фильтра СДЖ Ду 700 мм, он может применяться на трубопроводах с рабочим давлением 1,6 МПа и 2,5 МПа.
Фильтры СДЖ-700: конструкция и особенности работы
Конструкция фильтра СДЖ Ду 700 состоит из цилиндрической стальной обечайки с приваренным снизу эллиптическим днищем, оборудованным дренажным патрубком с фланцем и тремя опорами. Верхняя часть обечайки оборудована фланцем, к которому посредством болтов/шпилек крепится крышка, состоящая из эллиптического днища с приваренным фланцем и воздушником. В зависимости от потребности заказчика крышка может быть оснащена подъемно-поворотным устройством. Патрубки для входа/выхода рабочего потока располагаются сбоку корпуса друг напротив друга. Присоединение к трубопроводу сварное, либо фланцевое (в этом случае патрубки оборудованы воротниковыми фланцами). Внутри корпуса располагается фильтрующий элемент, представляющий собой сетку из нержавеющей стали цилиндрической формы. Фильтрующий элемент типового фильтра СДЖ 700мм задерживает частицы размером более 100 микрон. По желанию заказчика возможно изготовление фильтров СДЖ Ду700 с любой другой тонкостью фильтрации.

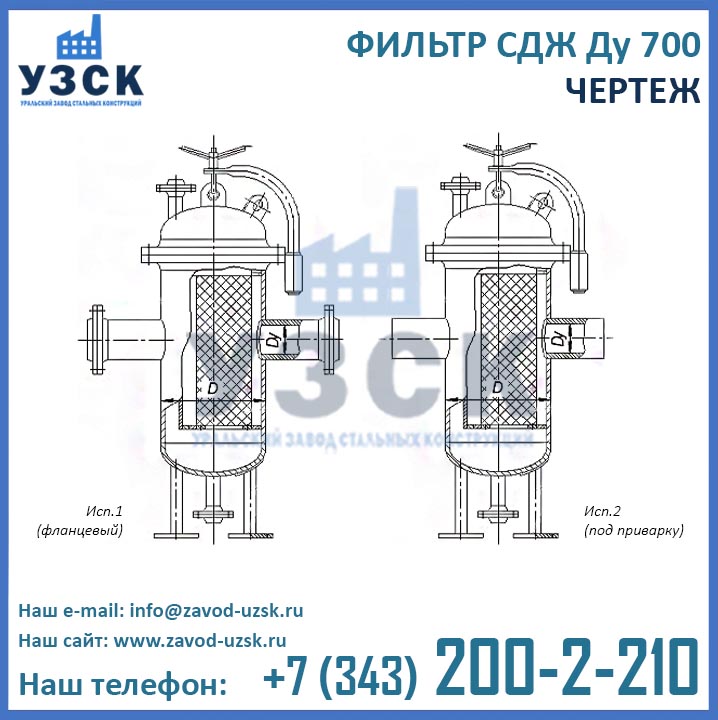

Чертеж фильтра СДЖ-700 сетчатого дренажного
Основные характеристики и размеры фильтра СДЖ Ду700 мм
| маркировка | тип присоединения к трубопроводу | давление | диаметр патрубков | диаметр корпуса | материал изготовления | рабочая температура |
| СДЖ 700-1.6-1-1 | фланцевый | 1,6 МПа | 720 мм | 1028 мм | сталь 20 | -30… +300 оС |
| СДЖ 700-1.6-2-1 | под приварку | 1,6 МПа | 720 мм | 1028 мм | сталь 20 | -30… +300 оС |
| СДЖ 700-1.6-1-2 | фланцевый | 1,6 МПа | 720 мм | 1028 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 700-1.6-2-2 | под приварку | 1,6 МПа | 720 мм | 1028 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 700-1.6-1-3 | фланцевый | 1,6 МПа | 720 мм | 1028 мм | нерж. сталь | -40… +300 оС |
| СДЖ 700-1.6-2-3 | под приварку | 1,6 МПа | 720 мм | 1028 мм | нерж. сталь | -40… +300 оС |
| СДЖ 700-2.5-1-1 | фланцевый | 2,5 МПа | 720 мм | 1028 мм | сталь 20 | -30… +300 оС |
| СДЖ 700-2.5-2-1 | под приварку | 2,5 МПа | 720 мм | 1028 мм | сталь 20 | -30… +300 оС |
| СДЖ 700-2.5-1-2 | фланцевый | 2,5 МПа | 720 мм | 1028 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 700-2.5-2-2 | под приварку | 2,5 МПа | 720 мм | 1028 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 700-2.5-1-3 | фланцевый | 2,5 МПа | 720 мм | 1028 мм | нерж. сталь | -40… +300 оС |
| СДЖ 700-2.5-2-3 | под приварку | 2,5 МПа | 720 мм | 1028 мм | нерж. сталь | -40… +300 оС |
Цены фильтров СДЖ 700 мм в Каскелене
На формирование цены дренажного фильтра влияют следующие факторы: материальное исполнение, конструктивное исполнение, стоимость сырья в момент изготовления, комплектация, необходимость доставки в другой населенный пункт, срочность выполнения работ по изготовлению, прочие предпочтения заказчика. Уральский завод стальных конструкций изготавливает фильтры СДЖ-700 любого типового исполнения, а также нестандартные фильтры СДЖ 700 мм по чертежам заказчика или техническому заданию. Дополнительно к фильтрам СДЖ у нас Вы можете заказать сменные фильтрующие элементы любой тонкости фильтрации, ответные фланцы, прокладки и крепеж. По запросу изготавливаем также фильтры СДЖ-К-700 с концевым затвором. Для того чтобы узнать какова цена на фильтр СДЖ Ду700 в Каскелене с необходимыми Вам характеристиками, отправьте запрос в отдел продаж завода УЗСК по координатам, указанным в разделе «Контакты».
