Маркировка | Фильтр параллельноточный ФИПа II 3,0-0,6 |
Производительность, м³/ч | 320 |
Давление условное, бар (МПа) | 6 (0,6) |
Вес, кг | 6800 |
Диаметр, м | 3,0 |
Высота, м | 4,45 |
Высота фильтрующего слоя, м | 1,1 |
Максимальная рабочая температура, оС | 40 |

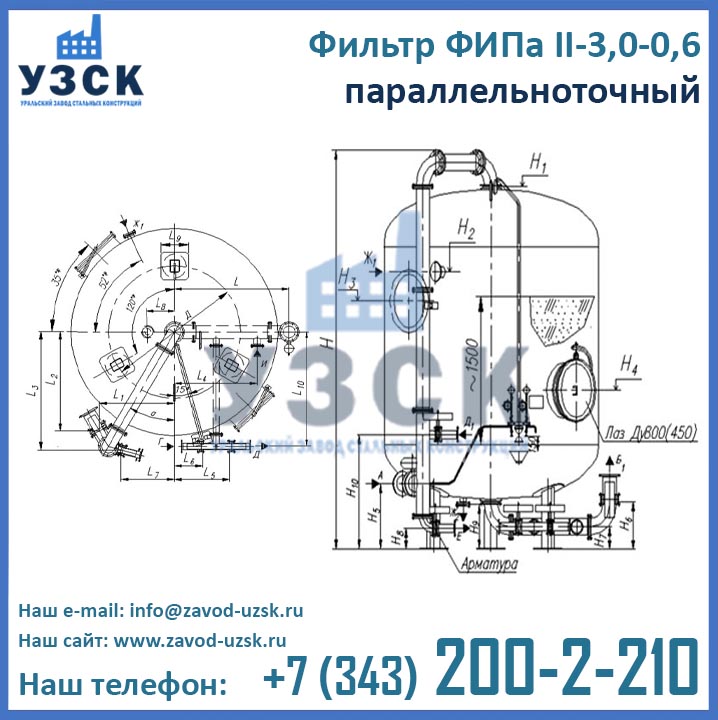

Фильтр ФИПа 2 3,0-0,6: чертеж, конструкция
Основные элементы конструкции фильтра ФИПа-II 3,0-0,6 аналогичны элементам фильтра ФИПа 1 ступени очистки:
- Цилиндрическая обечайка из стального листа
- Эллиптические днища, приваренные к обечайке сверху и снизу
- Фланцы для присоединения к трубопроводам обвязки, расположенные по центру эллиптических днищ
- Нижнее распределительное устройство (внутри корпуса)
- Верхнее распределительное устройство (внутри корпуса)
- Люк для засыпки ионообменного материала, расположенный в верхней части обечайки
- Люк-лаз для монтажа внутренних частей, осмотра, обслуживания и ремонта фильтра, расположенный в нижней части обечайки.
- Стальные опоры для монтажа фильтра на фундамент, приваренные к нижнему эллиптическому днищу
Помимо конструктивного сходства между фильтрами 1 и 2 ступеней очистки есть и отличия. Так, фильтр ФИПа 2 3,0-0,6 имеет несколько другое строение нижнего распределительного устройства, имеющего большую площадь рабочей поверхности по сравнению с НРУ аналогичного фильтра I ступени очистки. Благодаря этому фильтры ФИПа-II имеют примерно в 2 раза большую производительность, чем фильтры ФИПа-I такого же типоразмера.
С какими задачами справляется фильтр ФИПа II ступени 3,0-0,6?
Фильтры ФИПа2-3,0-0,6 в Каскелене применяются на объектах тепловой энергетики, например, электростанциях и котельных. Водопроводная и артезианская вода, которая используется для подпитки котлов и теплосетей закрытого типа, слишком жесткая, и применение такой воды без предварительной обработки может пагубно сказаться на оборудовании, так как ионы жесткости образуют накипь. Для удаления накипеобразующих катионов кальция Ca+ и магния Mg+ применяются фильтры ФИПа 1 и 2 ступеней очистки, которые заменяют их на не образующие накипь катионы натрия Na+. Фильтр ФИПа2 3,0-0,6 располагается в водоподготовительной установке после фильтра ФИПа 1 ступени и должен удалять катионы жесткости, которые пропустил фильтр ФИПа-1.
В основе принципа действия фильтра лежит процесс натрий-катионирования, когда вода, проходя через катионит (засыпной материал фильтра) отдает ему ионы кальция и магния и обогащается ионами натрия. Так происходит умягчение обрабатываемой воды.
Расшифровка обозначения и стоимость фильтра ФИПаII 3,0-0,6
Для заказа ионитного параллельноточного фильтра принято использовать следующее обозначение: ФИПа-2-3,0-0,6, где ФИПа – фильтр ионитный параллельноточный; 2 – 2 ступени очистки; 3,0 – диаметр корпуса фильтра 3,0 м (3000 мм); 0,6 – рабочее давление 0,6 МПа (6 кгс/см2).
Актуальные цены на ФИПаII-3,0-0,6 в Каскелене Вы можете уточнить в отделе продаж Уральского Завода Стальных Конструкций (производитель ионитных фильтров), для этого заполните форму заказа внизу страницы.
На заводе УЗСК Вы можете купить фильтр ФИПа2-3,0-0,6 с доставкой в Ваш населенный пункт. Регионы поставки параллельноточных фильтров для водоподготовки: вся Россия, страны Евразийского Экономического Союза ЕАЭС (Казахстан, Беларусь, Армения, Кыргызстан).
