Фильтры ФИПа-1-3,4-0,6 в Каскелене представляют собой параллельноточные ионитные фильтры I ступени очистки с рабочим давлением 0,6 МПа (6 кгс/см2) и диаметром корпуса 3400 мм. Наиболее часто ионообменные фильтры ФИПа эксплуатируются в составе водоподготовительных установок. Цели и задачи фильтров ФИПа: обработка питательной воды, смягчение воды, водоподготовка, предотвращение образования накипи в системе. Подготовка воды осуществляется посредством обессоливания, натриевого катионирования (подмены ионов магния и кальция на катионы натрия). Встретить фильтры ФИПа можно в промышленных и коммунальных котельных, на электростанциях, а также на иных объектах тепловой энергетики.

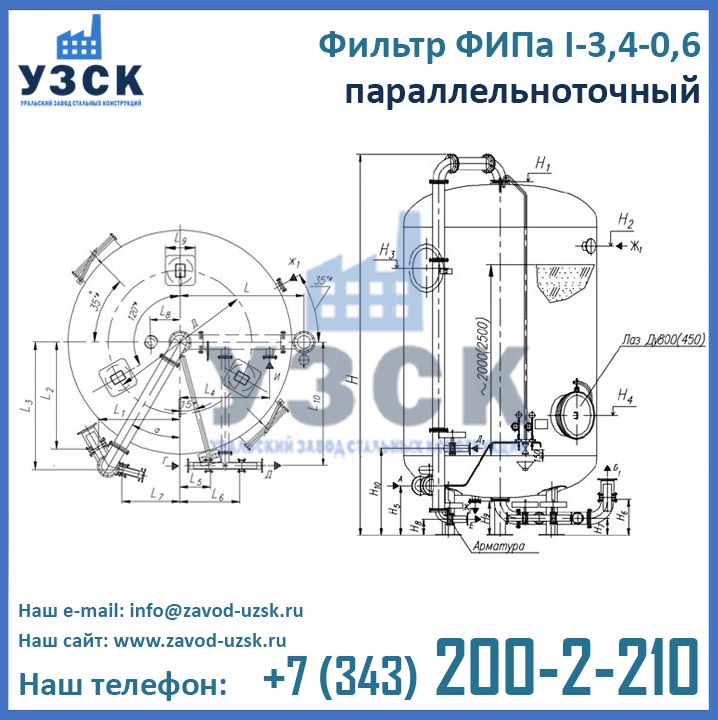

ФИПа1-3,4-0,6: чертеж
Цикл работы фильтра ФИПа 3,4-0,6 I ступени очистки
Предназначенная для подпитки паровых и водогрейных котлов вода изначально содержит в себе катиониты кальция (Ca2+) и магния (Mg2+), а соответственно, имеет высокую жесткость, Использование такой воды без предварительной обработки провоцирует образование накипи и сбои в работе оборудования, а может даже вызвать его полный выход из строя. Во избежание столь негативных последствий, подпиточную воду перед подачей в систему следует подготовить: смягчить и обессолить, с чем благополучно справляется фильтр ФИПа1 3,4-0,6.
Рабочий цикл ионитного фильтра ФИПа делится на несколько этапов:
- Натриевое катионирование воды
- Взрыхление засыпного материала
- Регенерация ионообменного материала
- Промывка параллельноточного фильтра ФИПа
В процессе натрий-катионирования осуществляется удаление образующих накипь ионов. Вода проходит через катионит (ионообменный материал), заменяет ионы магния и кальция на ионы натрия (катионы натрия накипь не образуют).
По мере использования фильтра ФИПа I-3,4-0,6, катионит имеет свойство уплотняться, что мешает раствору регенерата проникать к его зернам для восстановления ионообменной способности (регенерации). Для того, чтобы разбить уплотненный материал, необходимо произвести процедуру взрыхления катионита при помощи потока воды, подающегося через нижнее распределительное устройство.
После взрыхления следует этап регенерации катионита при помощи раствора поваренной соли концентрацией 10-15 %. В течение 10-25 минут производится обработка ионообменного материала регенерационным раствором, что полностью восстанавливает его обменные свойства.
Затем осуществляется заключительный этап рабочего цикла фильтра ФИПа I 3,4-0,6: отмывка (промывание засыпного материала смягченной водой на протяжении 40-60 минут) и сброс первого фильтрата.
Рабочие параметры фильтра ФИПа I-3,4-0,6
Наименование | Фильтр ионитный ФИПа I 3,4-0,6 |
Производительность, м³/ч | 220 |
Давление условное, бар (МПа) | 6 (0,6) |
Вес, кг | 9600 |
Диаметр, м | 3,4 |
Высота, м | 5,4 |
Высота фильтрующего слоя, м | 1,9 |
Максимальная рабочая температура, оС | 40 |
Комплектация фильтров ФИПаI-3,4-0,6
Производитель фильтров ФИПа параллельно-точных завод УЗСК предлагает два варианта комплектации ФИПаI 3,4-0,6 в Каскелене:
- Фильтр ФИПа 3,4-0,6 без обвязки
- Фильтр ФИПа 3,4-0,6 с обвязкой
Если вы хотите купить фильтр ФИПаI 3,4-0,6 в Каскелене с обвязкой, при заказе необходимо уточнить необходимость комплектации устройства трубопроводами обвязки, пробоотборными устройствами, контрольно-измерительными приборами и запорно-регулирующей арматурой. Так же при заказе следует указать необходимость доставки в ваш населенный пункт. Мы доставляем продукцию во все регионы России и в страны Евразийского Экономического Союза ЕАЭС: Казахстан, Армению, Белоруссию и Киргизию. Чтобы уточнить цены фильтров ФИПа I 3,4-0,6 с доставкой или без, а также задать другие интересующие Вас вопросы, свяжитесь с отделом продаж Уральского Завода Стальных Конструкций по координатам, указанным в разделе «Контакты».
