Циклоны ЦН-15-500×8УП применяются в различных областях промышленности с целью сухой очистки газовоздушных потоков. Улавливание и отделение твердых сухих частиц при помощи таких аппаратов осуществляется из сушилок и устройств, в которых при работе возможно образование пыли, а также из систем пневматической транспортировки. Допустимый уровень загрязненности объекта для фильтрации воздуха циклонами ЦН-15-500×8УП составляет до 400 г/м3.
Общие сведения о циклонах ЦН-15
| Массовая концентрация пыли в очищаемом газе, г/м3: | |
| для слабослипающихся пылей | до 1000 |
| для среднеслипающихся пылей | 250 |
| Температура очищаемого газа, С | до 400 |
| Давление, кПа | до 5 |
| Коэффициент гидравлического сопротивления циклонов: | |
| для одиночного исполнения | 147 |
| для группового исполнения | |
| с «улиткой» | 175 |
| со сборником | 182 |
ЦН-15-500×8УП — групповая модель, состоящая из 8 циклонов с камерой очищенного воздуха в виде улитки.
Условные обозначения ЦН-15-500×8УП расшифровываются следующим образом:
Ц — циклон;
Н — конструкции НИИОгаза;
15 — угол наклона входного патрубка относительно горизонтали (0);
500 — внутренний диаметр цилиндрической части циклона (мм);
После «×»:
8 — количество циклонов в группе;
У- с камерой очищенного газа в виде улитки;
П — с пирамидальным бункером.
Конструкционные элементы данной модели:
- цилиндр
- винтовая крышка
- выхлопная труба
- конус
- входной патрубок
- камера очищенного газа в форме улитки
- пирамидальный бункер
Циклоны ЦН-15-500×8УП, имеющие в группе 8 циклонов с камерой в форме улитки, отличаются удобством и простотой эксплуатации, компактны и имеют умеренный уровень шума. Данный вид циклонов имеют некоторые особенности. К примеру, их нельзя применять на производстве, где продуктами переработки является сильнослипающаяся, взрывоопасная или имеющая волокна пыль.

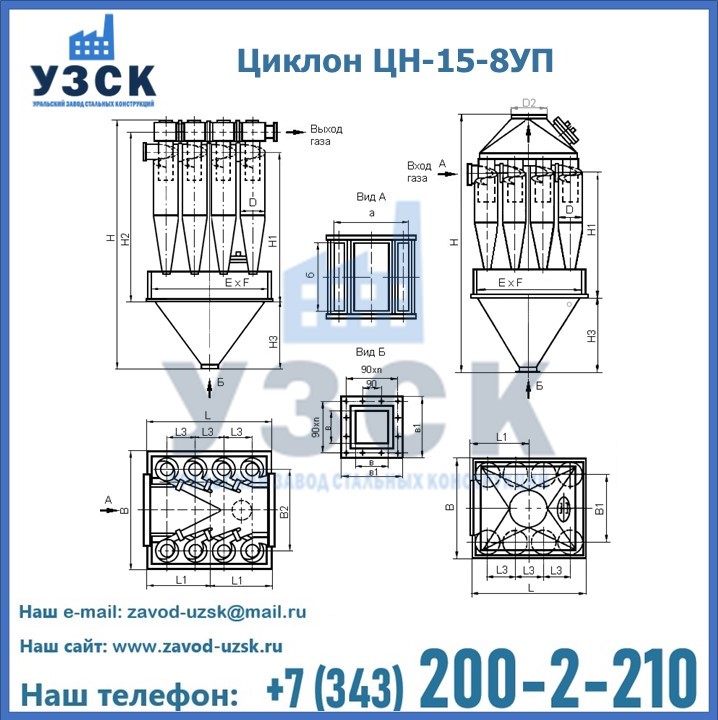

Основные технические характеристики циклонов типа ЦН-15-500×8УП
| Наименование | Производительность, м3/ч | L | B | H | H1 | H2 | H3 | D | D1 |
|---|---|---|---|---|---|---|---|---|---|
| ЦИКЛОН ЦН-15-500х8УП | 18160-21160 | 2300 | 2024 | 4366 | 2465 | 2860 | 1310 | 500 | 290 |
| Наименование | Е | F | a | b | L1 | L3 | в | в1 | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| ЦИКЛОН ЦН-15-500х8УП | 2150 | 1850 | 1188 | 340 | 1230 | 580 | 300 | 440 | 3032 |
Для изготовления циклонов ЦН-15 в Каскелене, которые планируется применять при t не ниже -400С, используется углеродистая сталь. Если предполагается, что температура окружающей среды будет ниже -400С, рекомендуется выбрать устройство из низколегированной стали.
Производство и продажа циклонов ЦН-15-500×8УП
Завод «УЗСК» в Каскелене предлагает большой выбор циклонов ЦН-15-500×8УП и прочих устройств, полностью укомплектованных и готовых к эксплуатации. Мы гарантируем соответствие оборудования всем требованиям ГОСТ и ТУ, износостойкость и высокую производительность предлагаемого оборудования. Уральский Завод Стальных Конструкций изготавливает и продает надежное, эффективное и производительное оборудование, имеющее длительную гарантию и большой эксплуатационный ресурс. Если требуется изготовить циклон нестандартных размеров, то такой вариант выполнения заказа тоже предусмотрен, так как предприятие имеет собственные производственные площади и надежных поставщиков. На все поставляемое или производимое оборудование имеются чертежи и прочая техническая документация. Заказать и купить циклоны или прочее оборудование высокого качества и по доступной цене можно через наш сайт или по указанному в разделе «Контакты» телефону.
