Благодаря совершенствованию технологий у промышленных предприятий появляется возможность оборудовать свое производство лучшим оборудованием разнообразного предназначение, в том числе, самыми новыми и эффективными приборами для очистки газовоздушных сред. Одними из таких агрегатов считаются циклоны-пылеуловители ЦДО и ЦДО-В. Данные модели используют в Каскелене для фильтрации воздуха и удаления из газовоздушных потоков частиц пыли на таких объекта промышленности, как пилорамы и цеха по обработке/переработке древесных сырья и изделий.
Значение маркировки, технические характеристики и основные параметры циклонов ЦДО, ЦДО-В
Аббревиатура устройства расшифровывается следующим образом:
Циклон ЦДО, где:
Ц означает циклон;
Д — древесного
О – очищения.
Цифры, идущие после букв ЦДО, носят значение диаметра сечения цилиндра, либо внутреннего размера.
Стандартная конструкция устройства для очистки воздуха от древесной пыли ЦДО включает в себя завихритель, систему вентиляции и выхлопные патрубки.
Циклоны ЦДО-В имеют тангенциальный завихритель и отличаются более высоким уровнем производительности, по сравнению с циклонов ЦДО.
Циклоны ЦДО и ЦДО-В устанавливаются в Каскелене на бункер или шлюзовой перегрузчик, то есть, на устройства, предназначенные для обеспечения накопления материалов и сырья, способного загрязнить воздух, а значит нуждающихся в периодической очистке. Для повышения эффективности и производительности следует тщательно подойти к выбору размера и формы бункера, к которому приваривается циклон. Если данные параметры будут подобраны, верно, показатели работы устройства повысятся на 15 %.

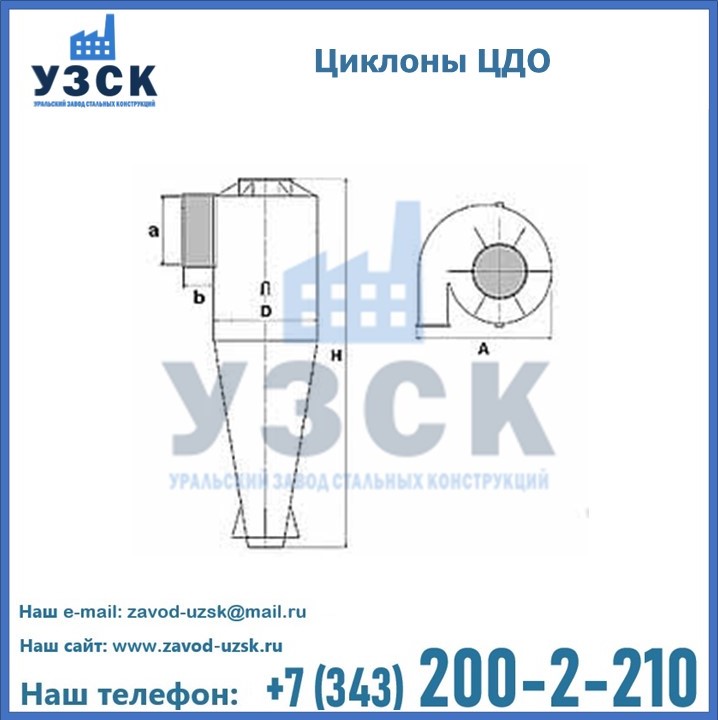

Технические характеристики циклонов для древесных отходов ЦДО
| Наименование | Производительность, м3/час | Габаритные размеры | Размер входного патрубка а x b, мм | |
|---|---|---|---|---|
| Диаметр корпуса, мм | Высота, мм | |||
| ЦДО-800 | 5500 | 800 | 2950 | 500×250 |
| ЦДО-1000 | 8000 | 1000 | 3725 | 560×300 |
| ЦДО-1100 | 10000 | 1100 | 4030 | 650×350 |
| ЦДО-1200 | 12000 | 1200 | 4400 | 700×375 |
| ЦДО-1300 | 15000 | 1300 | 5100 | 750×400 |
| ЦДО-1500 | 19000 | 1500 | 5350 | 1000×420 |
| ЦДО-1600 | 22000 | 1600 | 5720 | 110×450 |
| ЦДО-1800 | 34000 | 1800 | 6250 | 1500×500 |
| ЦДО-2000 | 41000 | 2000 | 6950 | 1550×550 |
| ЦДО-2200 | 49000 | 2200 | 7600 | 1800×600 |
| ЦДО-2400 | 59000 | 2400 | 8350 | 2000×650 |

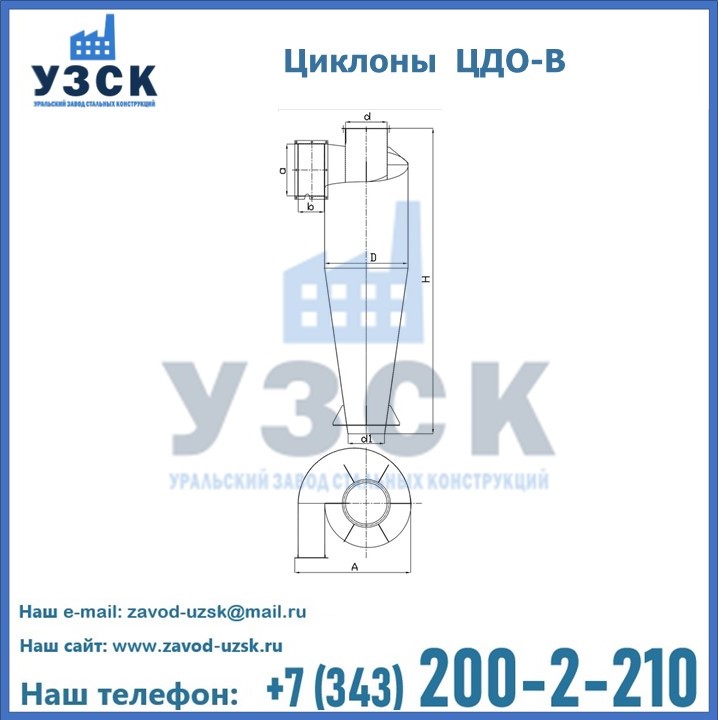

Технические характеристики циклонов для древесных отходов ЦДО-В
| Наименование | Производительность, м3/час | Габаритные размеры | Размер входного патрубка а х b, мм | |
|---|---|---|---|---|
| Диаметр корпуса, мм | Высота, мм | |||
| ЦДО-В-400 | 2300 | 400 | 1480 | 260×150 |
| ЦДО-В-500 | 3500 | 500 | 1850 | 320×160 |
| ЦДО-В-600 | 5000 | 600 | 2210 | 380×190 |
| ЦДО-В-700 | 7000 | 700 | 2575 | 450×225 |
| ЦДО-В-800 | 8500 | 800 | 2950 | 500×250 |
| ЦДО-В-1000 | 12000 | 1000 | 3720 | 600×300 |
| ЦДО-В-1200 | 19000 | 1200 | 4400 | 700×375 |
| ЦДО-В-1300 | 21500 | 1300 | 5000 | 800×400 |
| ЦДО-В-1500 | 27000 | 1500 | 5350 | 1000×420 |
| ЦДО-В-1600 | 30500 | 1600 | 5750 | 1200×450 |
| ЦДО-В-1800 | 37500 | 1800 | 6250 | 1500×500 |
| ЦДО-В-2000 | 46500 | 2000 | 6950 | 1650×550 |
| ЦДО-В-2200 | 57000 | 2200 | 7600 | 1800×600 |
| ЦДО-В-2400 | 66000 | 2400 | 8350 | 2000×650 |
Область применения циклонов ЦДО и ЦДО-В в Каскелене
Как говорилось выше, ЦДО и ЦДО-Б применяются для фильтрации воздуха и удаления из газовоздушных потоков частиц пыли на таких объекта промышленности, как пилорамы и цеха по обработке/переработке древесного сырья и изделий из дерева. Помимо этой функции, циклоны ЦДО и ЦДО-В способны выполнять фильтрацию воздушных сред от волокон, ниток, песка, глины, что позволяет применять их на предприятиях данного профиля. Циклоны ЦДО и ЦДО-В подходят:
- для аспирационных вентиляционных систем (установка ЦДО проводится на стороне нагнетания по ходу после пылевого вентилятора);
- для транзитных систем пневмотранспорта (очистка от измельченных при обработке древесных материалов, таких как щепки, опилки, кора дерева, спиральная стружка);
- -для систем производственного пневмотранспорта (отделение древесных отходов крупных фракций, а также мелких сыпучих материалов, для данных функций следует выбирать версию ЦДО — циклон-разгрузитель).
Особенности эксплуатации ЦДО и ЦДО-В
Следует учитывать, что не рекомендуется применять циклоны ЦДО и ЦДО-В для очистки воздушных сред от продуктов переработки, связанных с цементированием и выставлением, опалубка. Если циклон для очищения от древесных отходов будет размещен после вентилятора и не внутри помещения (для нагнетания), следует оборудовать устройство зонтом, который предотвратит попадание в систему осадков. Когда ЦДО и ЦДО-В устанавливаются перед вентилятором (для разряжения), агрегат оборудуется раскручивателем-улиткой, способным уменьшить до необходимого уровня гидравлическое сопротивление и сократить нагрузку на вентилятор.
При выборе тех или иных устройств для очистки воздуха от сухой пыли следует обратить внимание не только на уровень производительности, технические параметры товара или модели устройств, но и на надежность производителя и поставщика. Завод «УЗСК» предлагает большой выбор циклонов и прочих устройств, полностью укомплектованных и готовых к эксплуатации. Мы гарантируем соответствие оборудования всем требованиям ГОСТ и ТУ, износостойкость и высокую производительность предлагаемого оборудования. Уральский Завод Стальных Конструкций в Каскелене предлагает купить циклоны и прочие изделия высокого качества и по выгодной цене. Заказать циклоны ЦДО очень просто, требуется только оформить заявку на нашем сайте или позвонить по указанному телефону.
